002-039 Верхний распределительный вал

Снятие

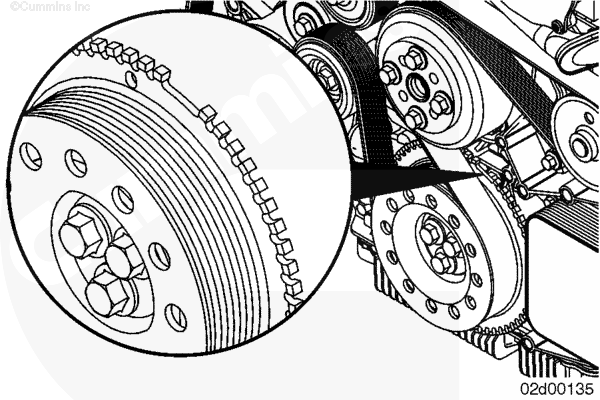

Проверните коленчатый вал двигателя для совмещения синхронизирующего отверстия в шкиве коленчатого вала с соответствующим отверстием в картере передних распределительных шестерен.

При совмещении синхронизирующих отверстий поршень в цилиндре № 1 находится в верхней мертвой точке (ВМТ).

Используйте соответствующий штифт для фиксации коленчатого вала в этом положении.

Коленчатый вал двигатель можно провернуть вставив приспособление для проворачивания двигателя (номер по каталогу 3824591) в соответствующее гнездо в картере маховика.

Снимите болты упорной пластины и упорную пластину.

ВНИМАНИЕ

Распределительный вал упадет после выхода из последней втулки, если его не поддерживать. Это может привести к повреждению шейки распределительного вала.

Извлеките распределительный вал через отверстие.
