002-036 Корпус звездочки верхнего распределительного вала

Подготовительные операции

ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Снимите натяжное устройство цепи привода верхнего распределительного вала. См. Процедуру 002-037 в Разделе 2.
Снимите крышку корпуса звездочки верхнего распределительного вала См. Процедуру 002-035 в Разделе 2.
Снимите поддон картера. См. Процедуру 007-025 в Разделе 7.
Снимите маховик. См. Процедуру 016-005 в Разделе 16.
Снимите картер маховика. См. Процедуру 016-006 в Разделе 16.
Снимите направляющие цепи привода верхнего распределительного вала. См. Процедуру 001-109 в Разделе 1.
Снимите кольцо синхронизации частоты вращения верхнего распределительного вала. См. Процедуру 002-034 в Разделе 2.
Снимите звездочку верхнего распределительного вала. См. Процедуру 002-041 в Разделе 2.
Снимите цепь привода верхнего распределительного вала. См. Процедуру 002-038 в Разделе 2.

Снятие

На двигателях, оснащенных системой рециркуляции отработавших газов, снимите болт, который соединяет корпус звездочки с воздуховодом.

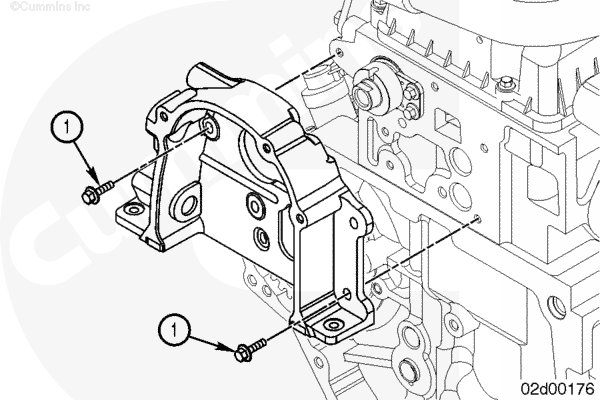

Снимите 6 болтов крепления корпуса звездочки к головке блока цилиндров.

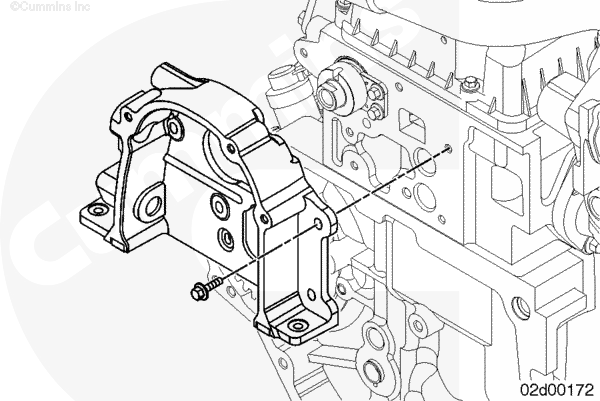

Снимите корпус звездочки.

Очистка и проверка возможности повторного использования

ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

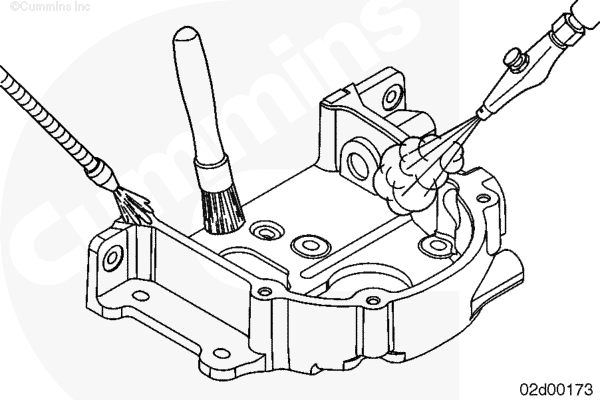

Очистите корпус звездочки с помощью растворителя. Удалите все остатки прокладки с поверхностей.

Просушите сжатым воздухом.

Проверьте корпус звездочки на отсутствие трещин или чрезмерного износа. Проверьте отсутствие повреждений вокруг крепежных болтов.

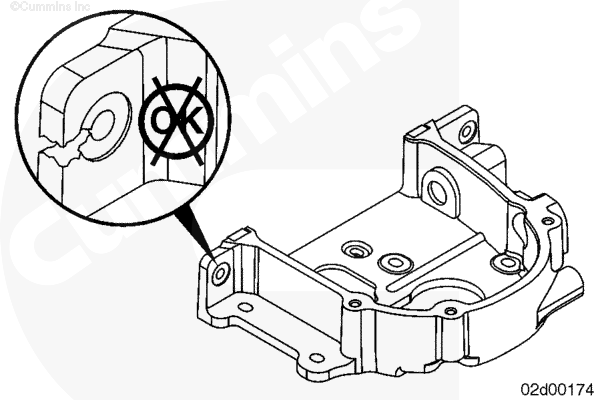

Проверьте поверхности герметизирующих фланцев на отсутствие трещин и иных повреждений.

Замените при наличии повреждений.

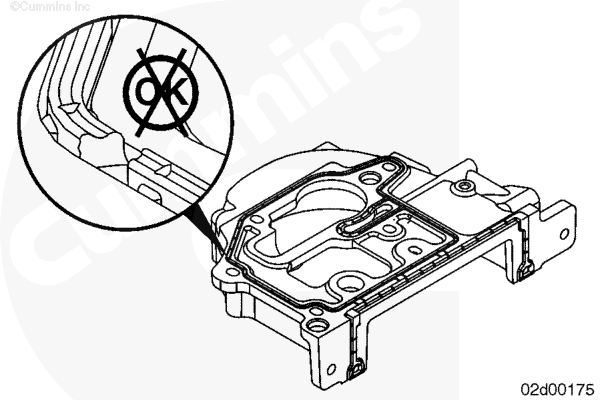

Проверьте уплотнение корпуса звездочки на отсутствие разрывов или трещин.

Замените при наличии повреждений.

Установка

ПРИМЕЧАНИЕ: Корпус звездочки не следует затягивать по месту, пока цепной привод и картер маховика не будут полностью собраны.

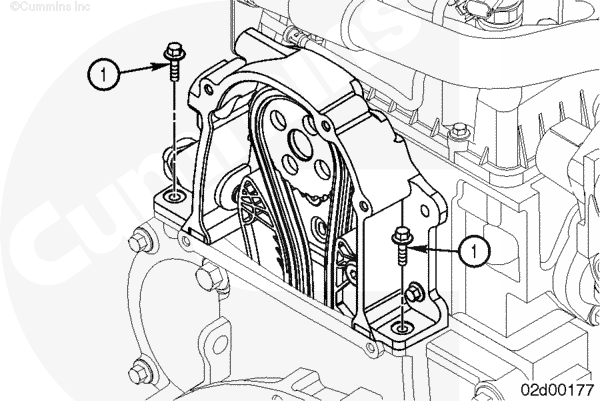

Используйте болты (1) для установки корпуса звездочки на головке блока цилиндров в предельно высокое положение, которое позволяют пазы.

Момент затяжки: 4 n.m [35 in-lb]

Установите звездочку верхнего распределительного вала.

Установите цепь привода верхнего распределительного вала.

Установите направляющие цепи привода верхнего распределительного вала.

Установите картер маховика.

Установите и затяните болты (1) корпуса звездочки, прижимая корпус вниз до касания с поверхностью картера маховика. Момент затяжки: 4 n.m [35 in-lb]

Установите остальные болты.

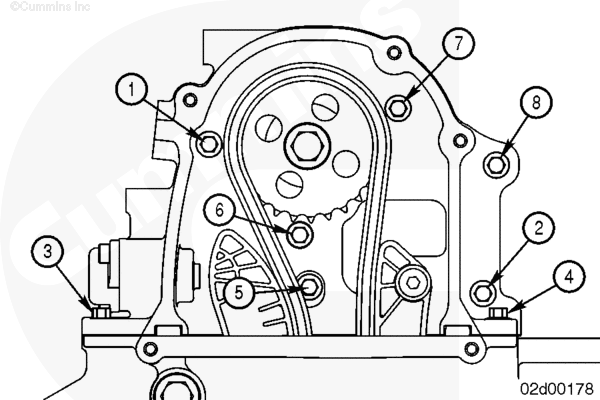

Затягивайте болты корпуса звездочки в указанной на рисунке последовательности.

Момент затяжки: 10 n.m [89 in-lb]

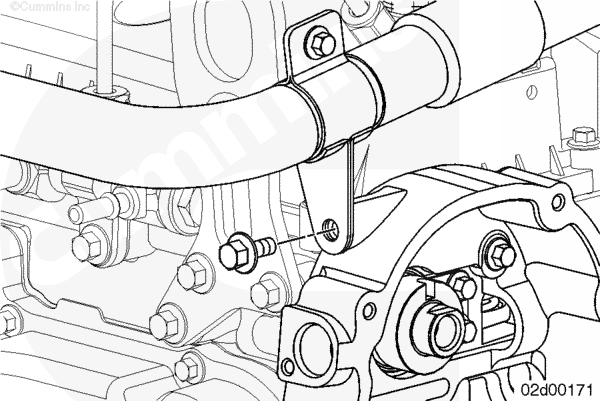

Для двигателей, оснащенных системой рециркуляции отработавших газов, устанавливайте болт, который соединяет корпус звездочки с воздуховодом. Момент затяжки: 7.5 n.m [66 in-lb]

Завершающие операции

ПРЕДУПРЕЖДЕНИЕ

Установите кольцо синхронизации частоты вращения верхнего распределительного вала. См. Процедуру 002-034 в Разделе 2.
Установите натяжное устройство цепи привода верхнего распределительного вала. См. Процедуру 002-037 в Разделе 2.
Установите крышку корпуса звездочки верхнего распределительного вала См. Процедуру 002-035 в Разделе 2.
Установите поддон картера двигателя. См. Процедуру 007-025 в Разделе 7.
Установите маховик. См. Процедуру 016-005 в Разделе 16.
Подключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Запустите двигатель и убедитесь в отсутствии утечек.
