001-046 Форсунка охлаждения поршня

Общие сведения

Форсунки охлаждения поршней трубчатого типа располагаются между коренными подшипниками со стороны впускного коллектора. Масло к ним подается по главной масляной магистрали в блоке цилиндров.

Подготовительные операции

ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

ПРЕДУПРЕЖДЕНИЕ

Во избежание получения травмы не допускайте попадания горячего масла на кожу.

ПРЕДУПРЕЖДЕНИЕ

По данным некоторых государственных организаций отработанное моторное масло может быть причиной возникновения онкологических заболеваний и заболеваний органов репродуктивной системы. Избегайте вдыхания паров отработанного моторного масла, попадания его в организм и продолжительного контакта с ним. Если оно не предназначена для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством.

Отключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Слейте масло из системы смазки. См. Процедуру 007-037 в Разделе 7.
Снимите трубку масломерного щупа. См. Процедуру 007-011 в Разделе 7.
Снимите поддон картера. См. Процедуру 007-025 в Разделе 7.

Снятие

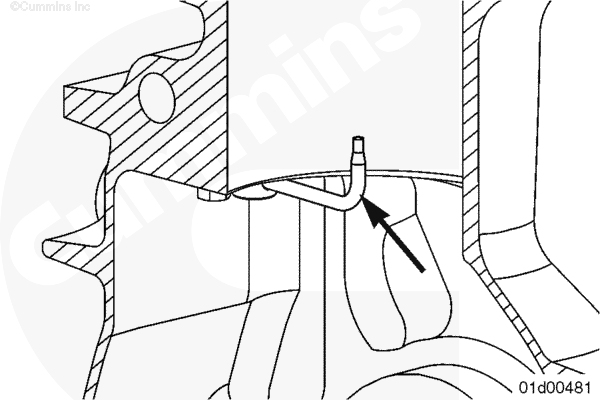

Форсунка охлаждения поршня трубчатого типа

Поворачивая коленчатый вал в различные положения, обеспечьте доступ к каждой форсунке охлаждения поршня.

Снимите форсунки охлаждения поршней.

Очистка и проверка возможности повторного использования

ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

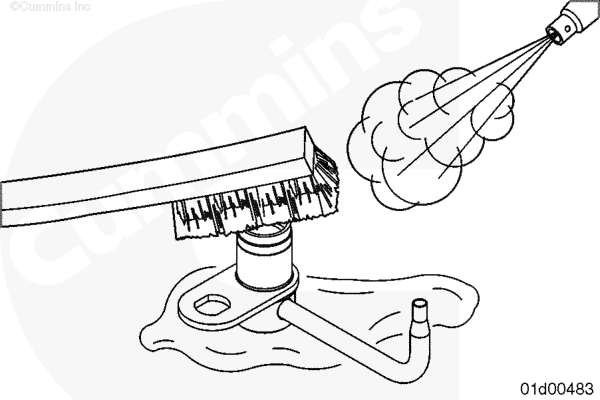

Очистите растворителем форсунку охлаждения поршня трубчатого типа и канал подачи масла в блоке цилиндров. Просушите сжатым воздухом.

Проверьте болт и форсунку охлаждения поршня трубчатого типа на отсутствие повреждений.

Установка

Форсунка охлаждения поршня трубчатого типа

ВНИМАНИЕ

Небольшая деформация форсунок охлаждения поршня может привести к серьезному повреждению двигателя. Замените форсунки охлаждения поршней, если они оказались повреждены или погнуты при сборке или разборке.

Поочередно установите форсунки охлаждения поршней, проворачивая коленчатый вал для обеспечения необходимого доступа.

Для установки болта и/или форсунки используйте гаечный ключ с удлинителем.

Затяните болт.

Момент затяжки:
Болт форсунки охлаждения поршня трубчатого типа 10 n.m [89 in-lb]

Завершающие операции

ПРЕДУПРЕЖДЕНИЕ

Установите поддон картера и его прокладку. См. Процедуру 007-025 в Разделе 7.
Установите трубку масломерного щупа. См. Процедуру 007-011 в Разделе 7.
Залейте в двигатель чистое масло. См. Процедуру 007-037 в Разделе 7.
Подключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Запустив двигатель, проверьте отсутствие утечек и давление масла.
