019-213   Микроразъем типа D-Sub



Замена контактов

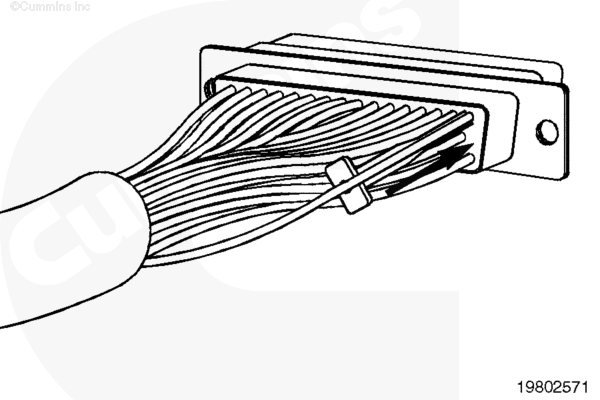

Микроразъем D-Sub используется для подключения соответствующих жгутов к модулю ECM.

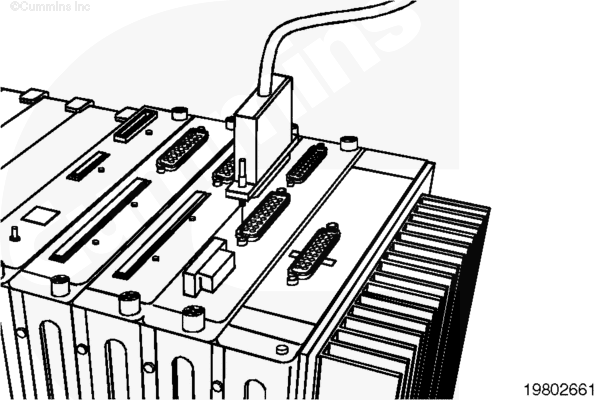

Снимите разъем.


Снимите кожух с разъема.

Определите местоположение поврежденного контакта или провода.

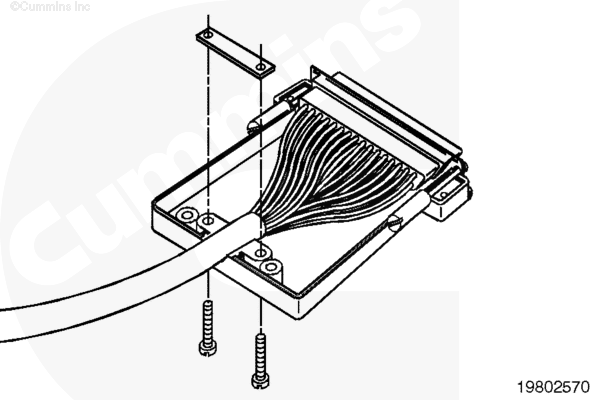

Снимите зажим для разгрузки натяжения, чтобы обеспечить возможность работы с поврежденным контактом.



Для извлечения контакта из разъема используйте съемник контактов D-Sub, номер по каталогу 3163971, поместив его поверх провода.

Перед установкой нового ремонтного провода попытайтесь вставить провод для проверки правильности его размера.

Для правильного выбора ремонтных проводов см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

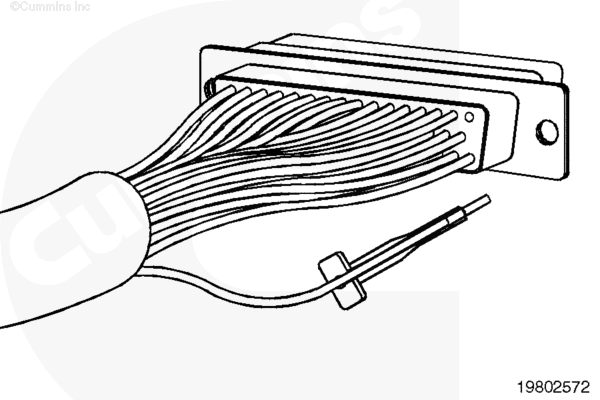

Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

Расположение контактов указано на электрической схеме в Разделе E.





Совершая вращательные движения, вставьте приспособление в разъем приблизительно на 25 мм [1 дюйм] до упора в фланец контактного наконечника. При фиксации разъема должен быть слышен щелчок.

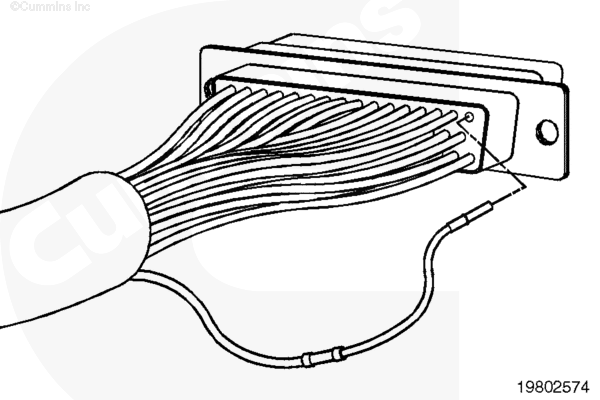

Удерживая приспособление на фланце контактного наконечника, вытяните провод с контактом из разъема. Отметьте отверстие, из которого извлекается контакт, и запишите его номер.



ПРИМЕЧАНИЕ: Ремонтный провод имеет длину 127 мм [5 дюймов].

Обрежьте провод с контактом на расстоянии 127 мм [5 дюймов], используя обжимные щипцы, номер по каталогу 3822930.

Снимите 6 мм [1/4 дюйма] изоляции с провода, используя обжимные щипцы.



Используйте обжимные щипцы для обжимки ремонтного провода на оголенном проводе.

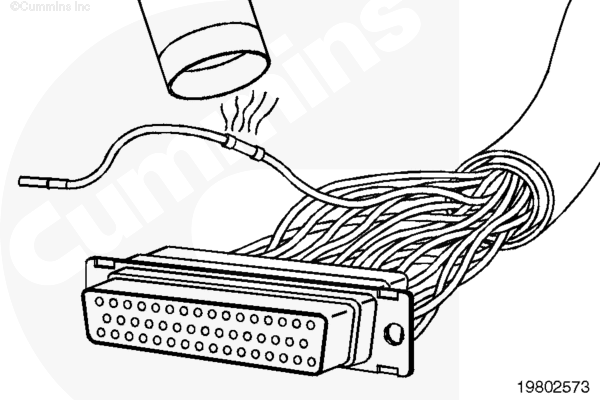

Для нагревания термоусадочной трубки вокруг провода используйте технический фен, номер по каталогу 3822860. Произойдет усадка трубки, и соединение станет водонепроницаемым.



Вставьте контакт в соответствующее отверстие разъема.

Контакт должен со щелчком зафиксироваться на месте и удерживать провод в разъеме.

Аккуратно потяните провод для проверки его крепления в разъеме.



Затяните болты зажима для разгрузки натяжения.

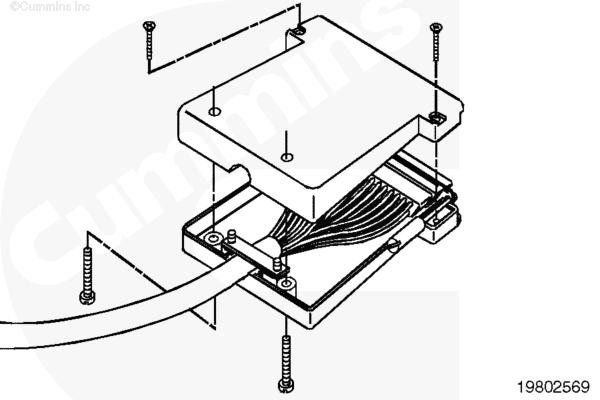

Завершите сборку кожуха разъема. Установите две половины кожуха и затяните винты.



 ВНИМАНИЕ

Используйте только рекомендованную фирмой Камминз смазку DS-ES, номер по каталогу 3822934. Использование в разъемах других видов смазки, например смазочного масла или консистентной смазки, может привести к повреждению модуля ECM, снижению рабочих характеристик двигателя или преждевременному износу контактов.

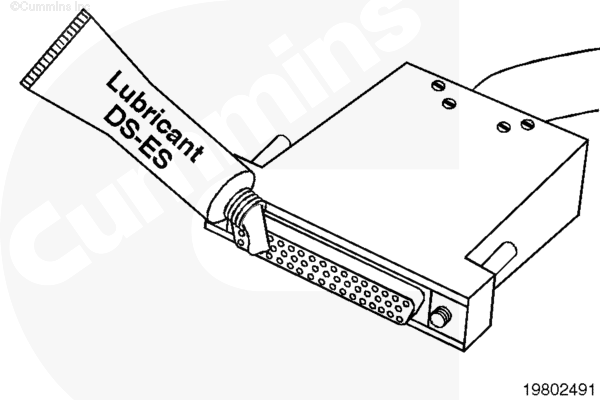

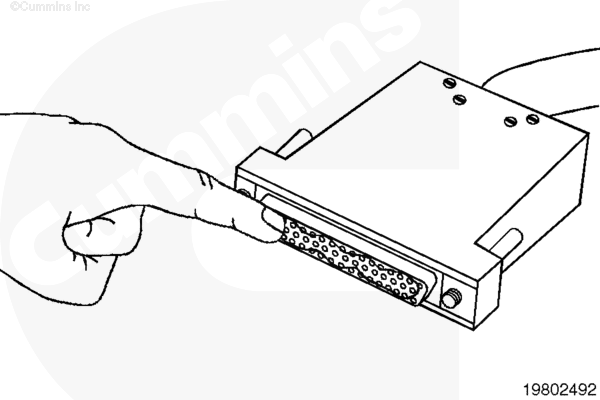

Нанесите небольшое количество смазки на контакты разъема. Не заполняйте смазкой все отверстие разъема.






Замена разъема

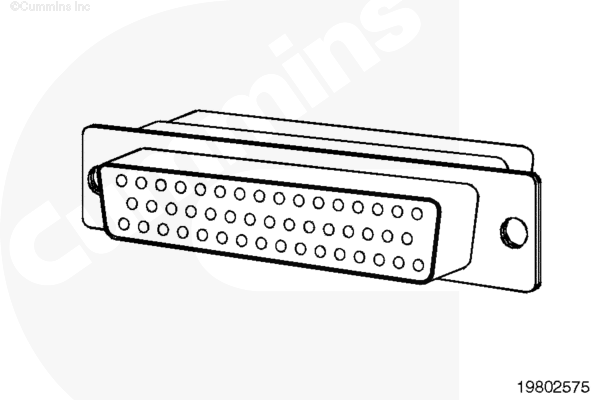

50-контактный микроразъем D-Sub используется для подключения соответствующих жгутов к модулю ECM.

Перед установкой нового разъема попытайтесь вставить его для проверки правильности его подбора.

Для правильного выбора ремонтного разъема см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Расположение контактов указано на электрической схеме в Разделе E.

Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.





Снимите кожух с разъема. Снимите зажим для разгрузки натяжения.



Для замены разъема используйте съемник контактов D-Sub, номер по каталогу 3163971. Поместите его поверх каждого провода для извлечения всех контактов из разъема.

Перед установкой нового разъема попытайтесь вставить его для проверки правильности его подбора.

Для правильного выбора ремонтного разъема см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Расположение контактов указано на электрической схеме в Разделе E.

Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

Совершая вращательные движения, вставьте приспособление в разъем приблизительно на 25 мм [1 дюйм] до упора в фланец контактного наконечника. При фиксации разъема должен быть слышен щелчок.







Удерживая приспособление на фланце контактного наконечника, вытяните провод с контактом из разъема. Отметьте отверстие, из которого извлекается контакт, и запишите его номер.



Вставьте контакты в соответствующие отверстия нового разъема.

Каждый контакт должен со щелчком зафиксироваться на месте и удерживать провод в разъеме.

Аккуратно потяните каждый провод для проверки его крепления в разъеме.



Поместите блок контактов разъема на нижнюю половину кожуха разъема. Разместите все провода внутри зажима для разгрузки натяжения и затяните зажим.



Завершите сборку кожуха разъема. Установите верхнюю половину кожуха на нижнюю половину и затяните винты.



 ВНИМАНИЕ

Используйте только рекомендованную фирмой Камминз смазку DS-ES, номер по каталогу 3822934. Использование в разъемах других видов смазки, например смазочного масла или консистентной смазки, может привести к повреждению модуля ECM, снижению рабочих характеристик двигателя или преждевременному износу контактов.

Нанесите небольшое количество смазки на контакты разъема. Не заполняйте смазкой все отверстие разъема.
