011-077 Код калибровки контроллера впрыска жидкости для системы очистки отработавших газов

Общие сведения

ПРИМЕЧАНИЕ: Не все установки оборудованы контроллером впрыска жидкости для систем очистки отработавших газов. Для получения дополнительной информации см. указанные ниже процедуры.

Для двигателей ISF2.8 CM2220, ISF2.8 CM2220 EC, ISF2.8 CM2220 AN, ISF2.8 CM2220 IAN см. Процедуру 011-999 в Разделе F Руководства по ремонту, Бюллетень 4022178.
Для двигателей ISF3.8 CM2220, ISF3.8 CM2220 AN и ISF3.8 CM2220 IAN см. Процедуру 011-999 в Разделе F Руководства по ремонту, Бюллетень 4021704.

Калибровки контроллера впрыска жидкости для системы очистки отработавших газов могут быть выполнены с помощью диагностического комплекта INSITE™.

Диагностический комплект INSITE™ подсоединяется к контроллеру впрыска жидкости для системы очистки отработавших газов через электронный модуль управления двигателем (ECM) с использованием канала связи J1939.

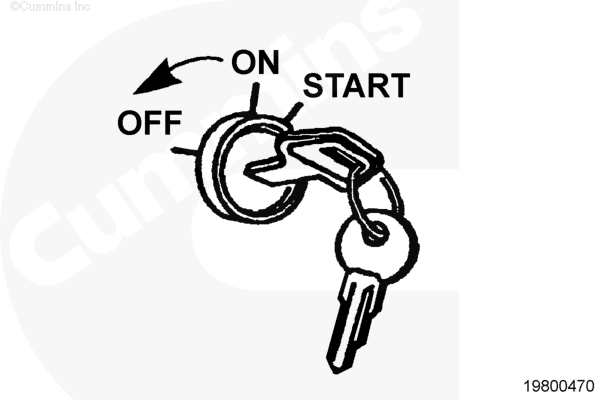

Для выполнения процесса калибровки модуля ECM пусковой включатель должен находиться в положении ВКЛ. Всегда следуйте инструкциям, приводимым на экранах диагностического комплекта.

ПРИМЕЧАНИЕ: Если диагностический комплект не поддерживает связь, когда пусковой включатель находится в положении ВКЛ., поверните пусковой включатель в положение ВЫКЛ., затем в положение ВКЛ. и повторите попытку.

SMALL | MEDIUM | LARGE

Для соединения компьютера и адаптера INLINE™ 5 используйте USB-кабель.

Подключите диагностический комплект INSITE™ к разъему канала связи J1939, расположенному на двигателе или в кабине автомобиля.

ПРИМЕЧАНИЕ: Хотя для калибровки может быть использован разъем под диагностический комплект, расположенный как на двигателе, так и в кабине автомобиля, фирма Cummins рекомендует там, где это возможно, использовать разъем, установленный на двигателе.

SMALL | MEDIUM | LARGE

Подробные сведения о процедурах калибровки модуля ECM см. в разделе "Справки" диагностического комплекта INSITE™.

ПРИМЕЧАНИЕ: Появление кода неисправности 3597 в ходе калибровки контроллера впрыска жидкости для системы очистки отработавших газов считается нормой. Код неисправности активен во время загрузки и перестает быть активным после завершения загрузки.

ПРИМЕЧАНИЕ: Используйте диагностический комплект INSITE™ для удаления всех пассивных кодов неисправностей.

ПРИМЕЧАНИЕ: В случае, если контроллер впрыска жидкости для системы очистки отработавших газов подлежит замене, калибровка нового контроллера не требуется. Калибровка контроллеров впрыска жидкости для системы очистки отработавших газов производится изготовителем.
