001-110 Промежуточная шестерня и ось цепи привода верхнего распределительного вала

Подготовительные операции

ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Снимите натяжное устройство цепи привода верхнего распределительного вала. См. Процедуру 002-037 в Разделе 2.
Снимите крышку корпуса звездочки верхнего распределительного вала См. Процедуру 002-035 в Разделе 2.
Снимите вакуумный насос. См. Процедуру 020-117 в Разделе 20.
Снимите кольцо синхронизации частоты вращения верхнего распределительного вала. См. Процедуру 002-034 в Разделе 2.
Снимите поддон картера. См. Процедуру 007-025 в Разделе 7.
Снимите маховик. См. Процедуру 016-005 в Разделе 16.
Снимите картер маховика. См. Процедуру 016-006 в Разделе 16.
Снимите звездочку верхнего распределительного вала. См. Процедуру 002-041 в Разделе 2.
Снимите цепь привода верхнего распределительного вала. См. Процедуру 002-038 в Разделе 2.
Снимите направляющую звездочку цепи привода верхнего распределительного вала. См. Процедуру 001-108 в Разделе 1.
Снимите топливный насос. См. Процедуру 005-016 в Разделе 5.
Ослабьте болты крепления корпуса звездочки верхнего распределительного вала, но не снимайте их. См. Процедуру 002-036 в Разделе 2.

ПРИМЕЧАНИЕ: В случае нарушения контакта между картером маховика и корпусом звездочки следует ослабить и вновь затянуть корпус звездочки. Это необходимо, чтобы обеспечить надежное уплотнение между корпусом звездочки и картером маховика.

Снятие

Снимите болт, который удерживает на месте промежуточную шестерню и ось цепи привода верхнего распределительного вала.

Ось промежуточной шестерни привода верхнего распределительного вала имеет внутреннюю резьбу, облегчающая снятие оси.

Вставьте винт М16 вместо болта крепления оси промежуточной шестерни и используйте ударный ползун для снятия шестерни и оси.

Очистка и проверка возможности повторного использования

ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

Используйте растворитель для очистки промежуточную шестерню, ось и шайбы цепи привода верхнего распределительного вала.

Просушите сжатым воздухом.

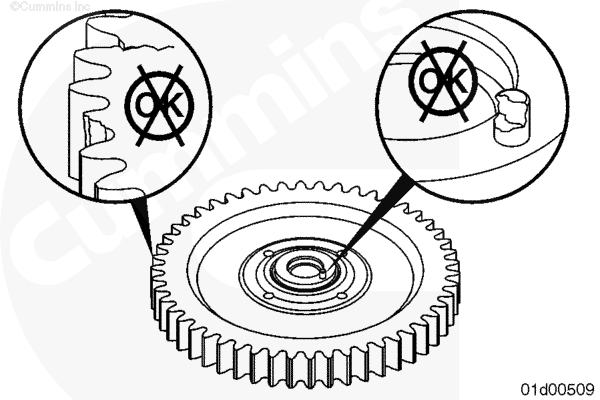

Проверьте промежуточную шестерню, ось и шайбы цепи привода верхнего распределительного вала на отсутствие трещин и прочих повреждений.

Проверьте шестерню на отсутствие сломанных или погнутых зубьев.

Направляющий штифт на оси не подлежит обслуживанию. Проверьте и замените ось в случае обнаружения ее повреждения.

Проверьте кольцевую оправку на блоке на отсутствие повреждений. Замените при наличии повреждений.

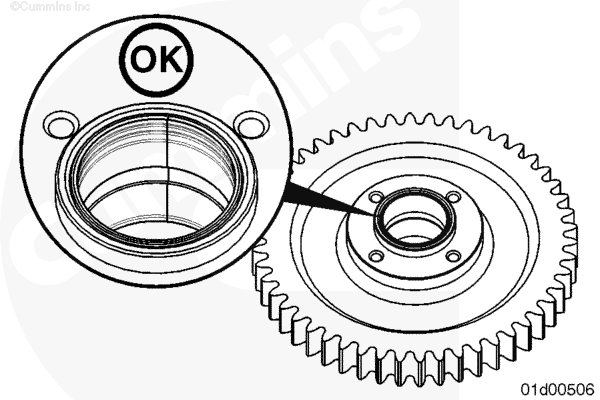

Проверьте втулку на отсутствие трещин и участков неравномерного износа.

ПРИМЕЧАНИЕ: Равномерный износ может быть вызван втулкой промежуточной шестерни. Более широкая полоса в задней части (верхний участок на рисунке) втулки и более узкая полоса в передней части (нижний участок на рисунке) демонстрируют ожидаемый характер износа. Замкнутая прорезь, идущая по всей ширине втулки, является особенностью изготовления. Если такие особенности обнаруживаются, это не мешает использовать втулку и в дальнейшем.

Установка

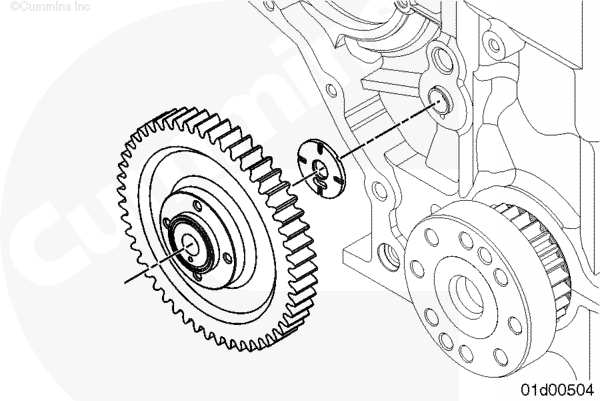

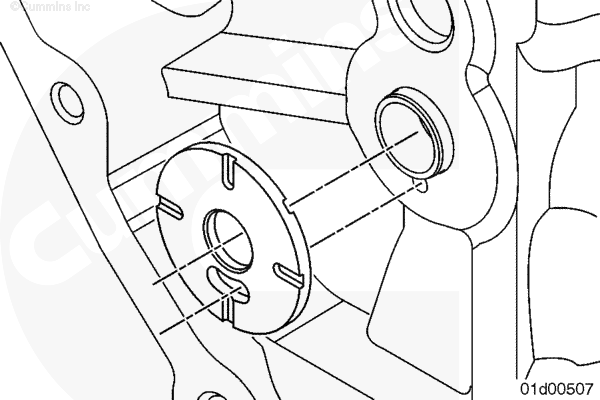

Установите разрезную упорную шайбу на кольцевую оправку так, чтобы ее прорезь совпала с отверстием под направляющий штифт в блоке цилиндров.

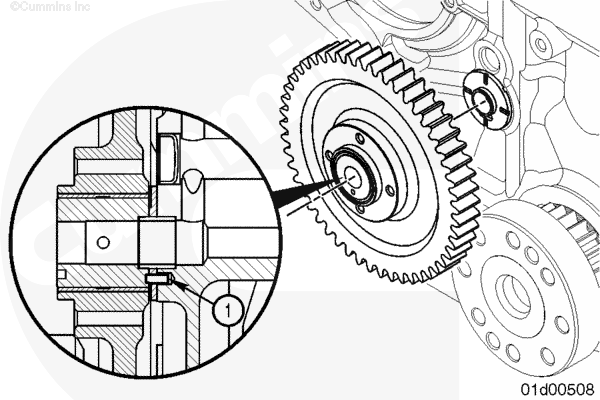

Установите промежуточную шестерню привода верхнего распределительного вала и ось на кольцевую оправку и поворачивайте ее, пока направляющий штифт (1) не попадет в отверстие в блоке цилиндров.

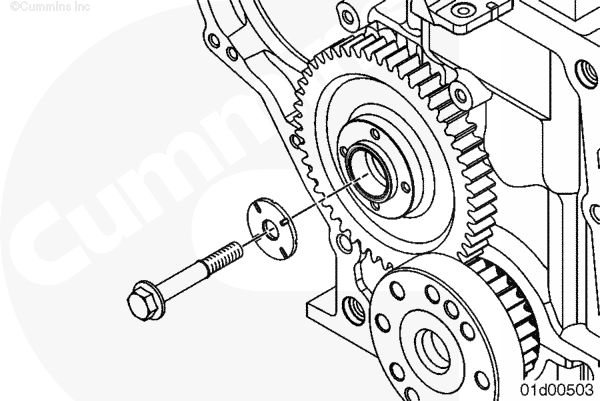

Установите болт и упорную шайбу.

Затяните болт.

Момент затяжки: 113 n.m [83 ft-lb]

Завершающие операции

ПРЕДУПРЕЖДЕНИЕ

Установите топливный насос. См. Процедуру 005-016 в Разделе 5.
Установите направляющую звездочку цепи привода верхнего распределительного вала. См. Процедуру 001-108 в Разделе 1.
Установите звездочку верхнего распределительного вала. См. Процедуру 002-041 в Разделе 2.
Установите цепь привода верхнего распределительного вала. См. Процедуру 002-038 в Разделе 2.
Установите картер маховика. См. Процедуру 016-006 в Разделе 16.
Затяните болты крепления корпуса звездочки верхнего распределительного вала. См. Процедуру 002-036 в Разделе 2.
Установите кольцо синхронизации частоты вращения верхнего распределительного вала. См. Процедуру 002-034 в Разделе 2.
Установите натяжное устройство цепи привода верхнего распределительного вала. См. Процедуру 002-037 в Разделе 2.
Установите крышку корпуса звездочки верхнего распределительного вала См. Процедуру 002-035 в Разделе 2.
Установите поддон картера двигателя. См. Процедуру 007-025 в Разделе 7.
Установите маховик. См. Процедуру 016-005 в Разделе 16.
Установите вакуумный насос. См. Процедуру 020-117 в Разделе 20.
Подключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Запустите двигатель и убедитесь в отсутствии утечек.
