Раздел 19. Электронная система управления двигателем. Группа 19


019-474   Разъем Bosch контроллера впрыска жидкости для систем очистки отработавших газов



Замена контактов

Данный контакт используется для подключения соответствующего жгута проводов к контроллеру впрыска жидкости для систем очистки отработавших газов.

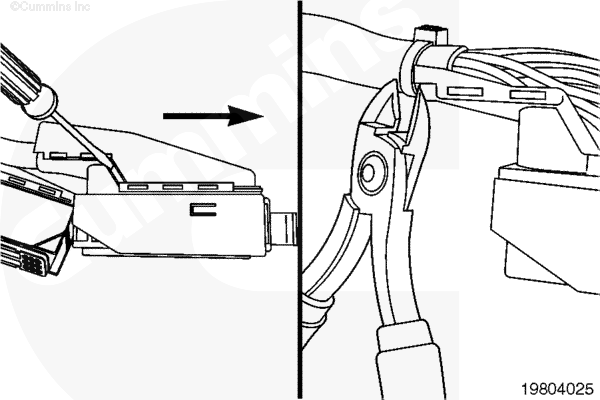

Снимите крышку разъема, вставив небольшую отвертку в боковую угловую прорезь крышки и повернув ее там. Затем сдвиньте крышку с разъема.

Разрежьте стяжку крепления жгута проводов, чтобы освободить провода.

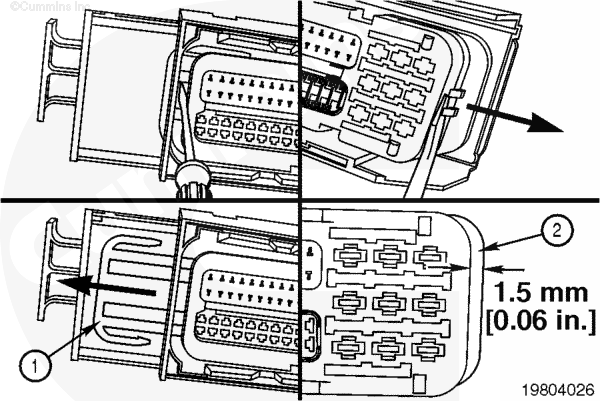

53-контактный разъем

Прежде чем снимать контактные наконечники 1,2 мм, необходимо снять вспомогательный фиксатор № 1 с небольшой клеммной колодки, используя отвертку для смещения затвора и снятия его с корпуса разъема.

Прежде чем снимать контактные наконечники 2,8 мм, необходимо открыть вспомогательный фиксатор № 2, используя небольшую отвертку для сдвига фиксатора с затвора и его открытия примерно на 1,5 мм.

НЕ СНИМАЙТЕ ФИКСАТОР ПОЛНОСТЬЮ.

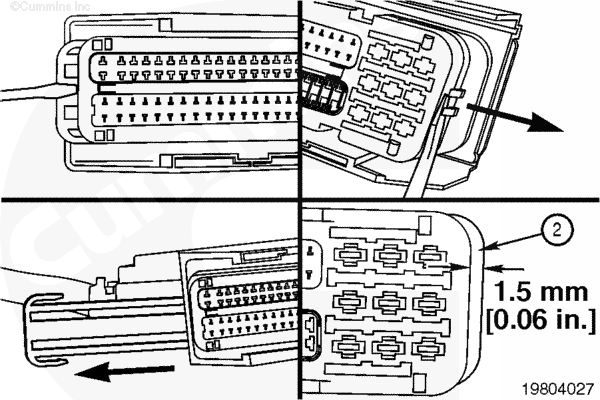

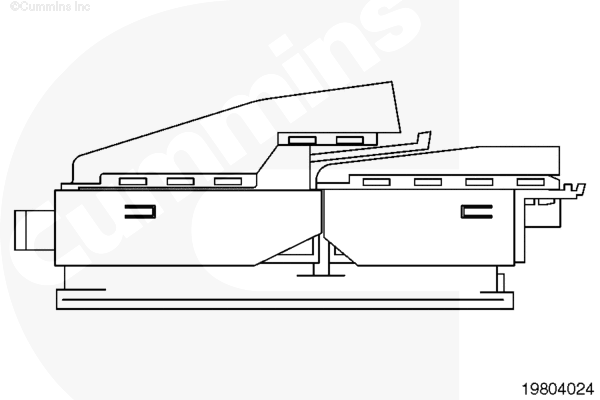

86-контактный разъем

Повторите описанную процедуру для 53-контактного разъема.

ПРИМЕЧАНИЕ: Вспомогательные фиксаторы располагаются на концах 86-контактного разъема, которые противоположны концам 53-контактного разъема

Напомним, что вспомогательный фиксатор № 2 следует сместить только на 1,5 мм и оставить с открытым затвором.




Одна и та же процедура используется для отсоединения проводов от обоих разъемов.

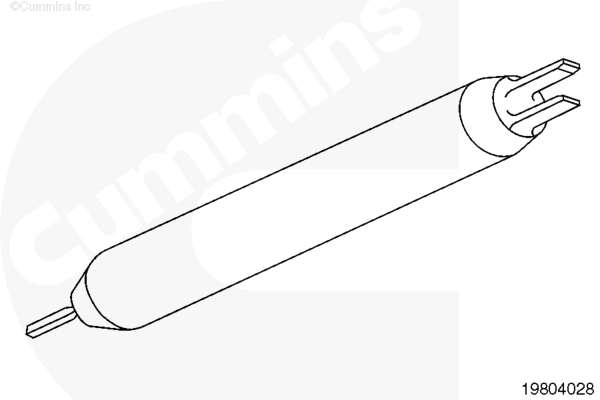

Для извлечения наконечников проводов из разъема используйте съемник контактов Cummins (номер по каталогу 4919735).




Заменяйте контактные наконечники поочередно. При необходимости замены нескольких наконечников прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

Расположение контактных наконечников указано на электрической схеме в Разделе E.

Для правильного выбора ремонтных проводов см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.




Снятие контактных наконечников

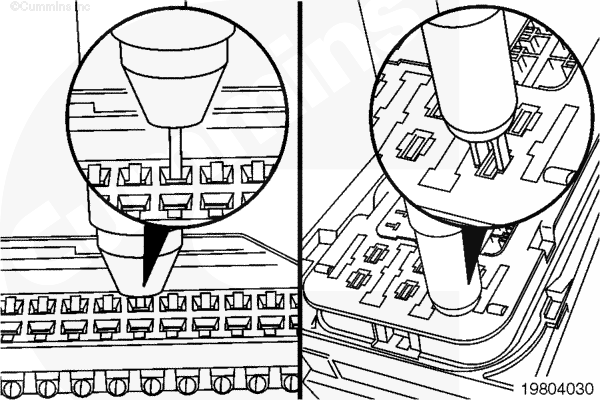

Вставьте соответствующий конец съемника контактов в отверстия для освобождения контактных наконечников, расположенные на передней стороне разъема, держа при этом съемник контактов перпендикулярно передней стороне разъема.




 ВНИМАНИЕ

Если провод извлекается с трудом, не тяните за провод сильно, иначе фиксирующий выступ контактного наконечника застрянет или наконечник соскочит с провода и останется в разъеме.

Аккуратно вытяните провод из разъема. Если он вытягивается с трудом, повторите всю процедуру.




ПРИМЕЧАНИЕ: Ремонтный провод имеет длину 115 мм [4,5 дюйма].

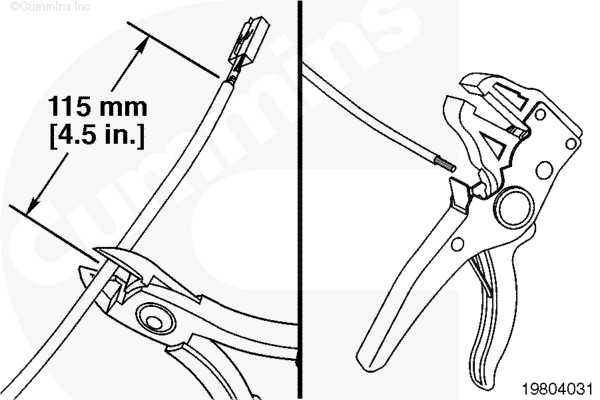

С помощью кусачек обрежьте устанавливаемый провод с контактным наконечником до длины 115 мм [4,5 дюйма].

Для снятия 6 мм [1/4 дюйма] изоляции с провода используйте обжимные щипцы (номер по каталогу 3400045).




Перед установкой нового ремонтного провода попытайтесь вставить провод для проверки правильности его размера.

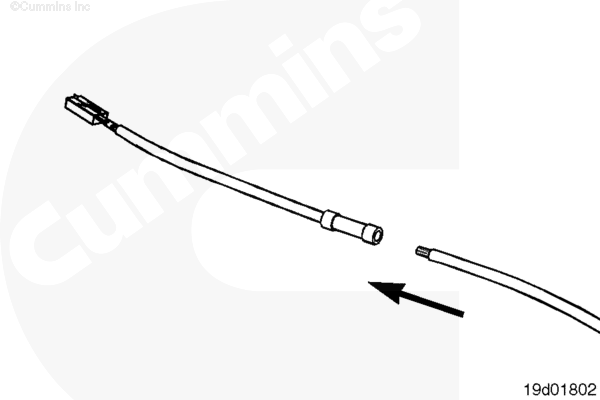

Установите ремонтный провод на оголенный провод.

Убедитесь в том, что оголенный провод плотно входит в стыковой соединитель.

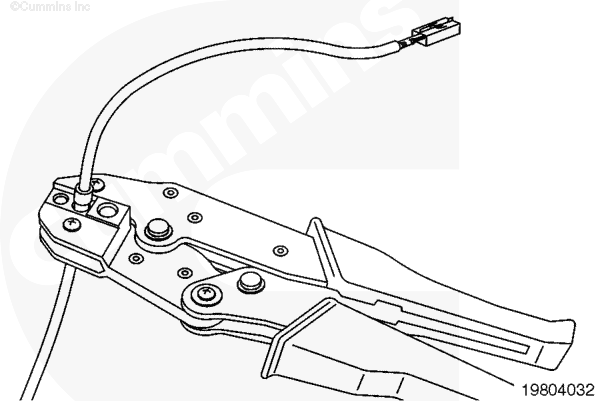

Используйте обжимные щипцы (номер по каталогу 3163109) для обжимки ремонтного провода на оголенном проводе.

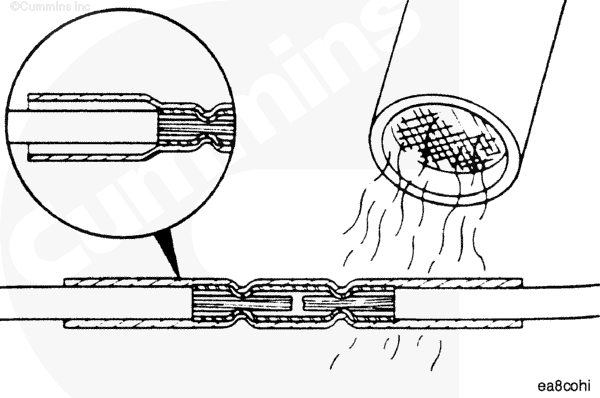

Для нагревания термоусадочной трубки вокруг провода используйте технический фен (номер по каталогу 3822860).

Произойдет усадка трубки, и соединение станет водонепроницаемым.




Вставка контактных наконечников

Контактные наконечники имеют установочные выступы, которые позволяют вставить наконечник только в определенном положении.

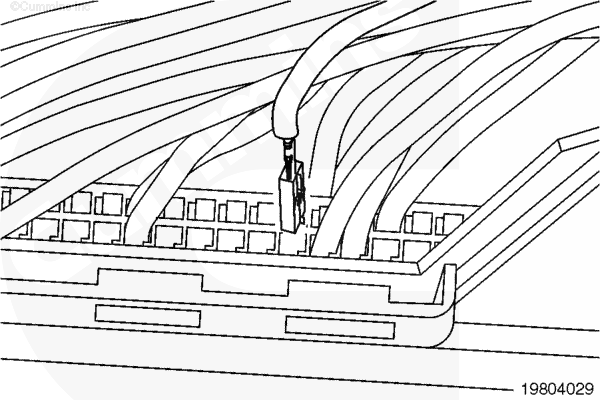

Вставьте провод с верхней стороны разъема.

Проталкивайте провод до тех пор, пока его наконечник не зафиксируется по месту.

Аккуратно потяните провод для проверки его крепления в разъеме.

Установите вспомогательные фиксаторы и нажмите на них до срабатывания со щелчком.




Установите на место жгут проводов.

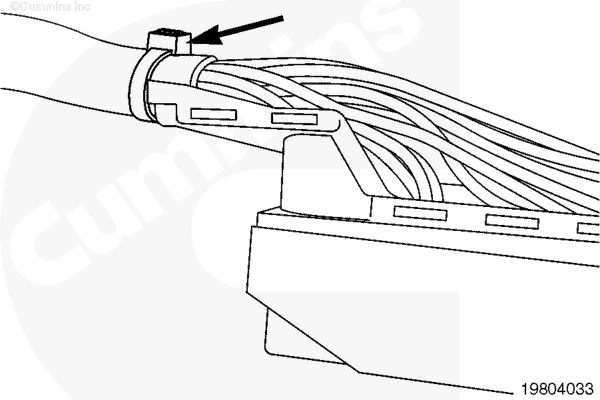

Установите стяжку жгута проводов для закрепления его на разъеме.

Обрежьте выступающие концы стяжки.

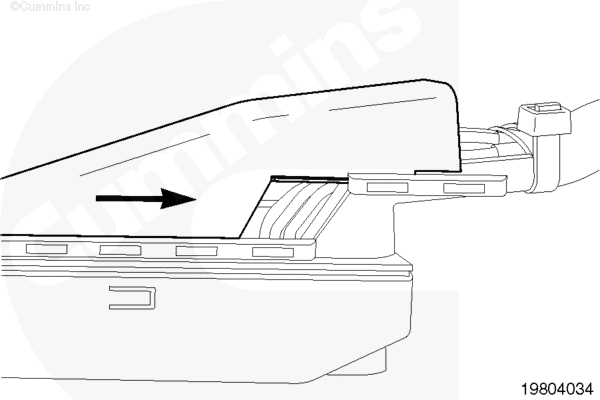

Установите корпус разъема, вставив его нижние направляющие в пазы разъема.

Надавите на жгут проводов и совместите верхние направляющие с верхними пазами разъема.

Надавите на жгут проводов так, чтобы крышка разъема защелкнулась на месте.
