009-051 Компрессор кондиционера

Подготовительные операции

ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

ПРЕДУПРЕЖДЕНИЕ

Если в системе используется кондиционер с жидким хладагентом, используйте средства защиты глаз и лица, а также оберните тканью фитинги перед снятием агрегатов. Жидкий хладагент может вызвать серьёзные травмы кожи и глаз.

ПРЕДУПРЕЖДЕНИЕ

Для защиты окружающей среды слив и заполнение систем, содержащих жидкий хладагент, должны производиться надлежащим образом с использованием оборудования, предотвращающего выброс паров хладагента в атмосферу. Сбор и переработка хладагента являются обязательными по закону.

Если требуется полное снятие компрессора кондиционера, сбросьте давление в контуре хладагента. Процедура описана в Руководстве по обслуживанию, диагностике и ремонту комплектного оборудования.

ПРИМЕЧАНИЕ: Если компрессор кондиционера снимается для того, чтобы обеспечить доступ к другим компонентам, то сбрасывать давление в контуре хладагента не нужно. Не снимайте шланги и положите компрессор кондиционера на другие компоненты машины.

Отключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Снимите приводной ремень вентилятора. См. Процедуру 008-002 в Разделе 8.

Снятие

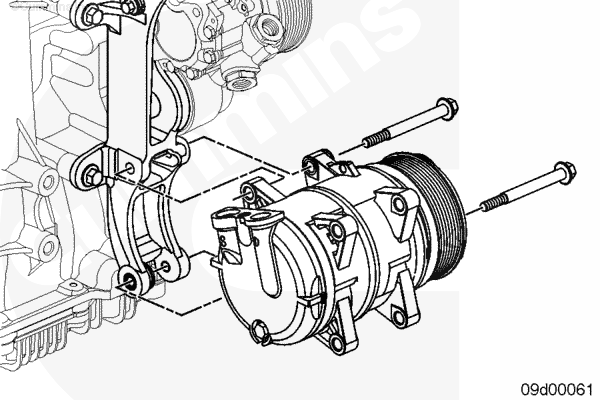

Снимите болты крепления компрессора кондиционера.

Снимите компрессор кондиционера.

Проверка возможности повторного использования

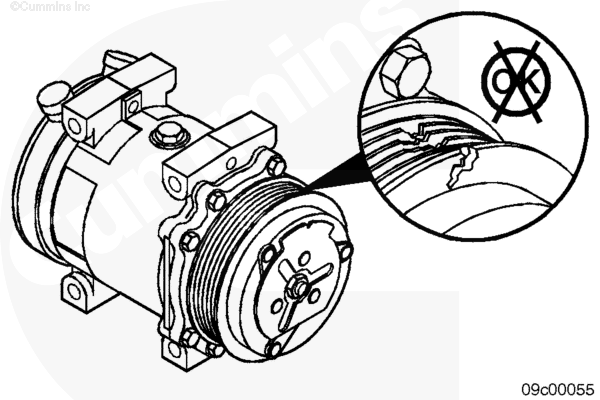

Проверьте шкив компрессора кондиционера на отсутствие трещин и повреждений канавок.

Если компрессор кондиционера поврежден, замените его.

Порядок проверки компрессора см. в Руководстве по ремонту комплектного оборудования.

Проверьте кронштейн вспомогательных агрегатов на отсутствие трещин. Замените кронштейн, если он треснул.

Установка

Установите крепежные болты в компрессор кондиционера и кронштейн вспомогательного оборудования.

Затяните болты.

Момент затяжки: 24 n.m [212 in-lb]

Завершающие операции

ПРЕДУПРЕЖДЕНИЕ

Установите приводной ремень вентилятора. См. Процедуру 008-002 в Разделе 8.
При необходимости зарядите контур хладагента. См. Руководство по ремонту комплектного оборудования.
Подключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Запустите двигатель и убедитесь в отсутствии утечек.
