019-333 Включатель акселератора дистанционного управления

Общая информация

Включатель акселератора дистанционного управления включает и выключает функцию акселератора дистанционного управления. Во включенном состоянии функция акселератора дистанционного управления позволяет водителю дистанционно управлять подачей топлива в двигатель. Часто включатель акселератора дистанционного управления расположен на удаленной панели очень близко к датчику положения акселератора дистанционного управления.

Проверка сопротивления

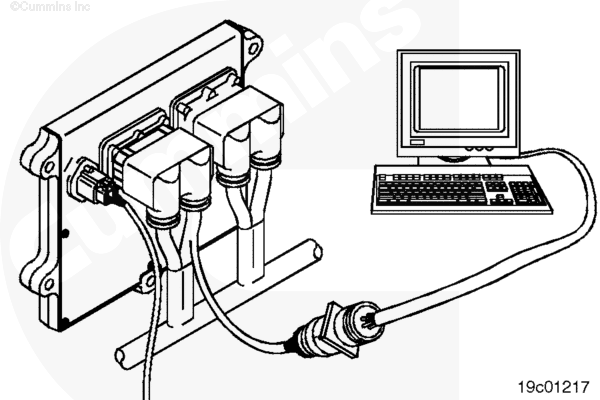

При наличии диагностического комплекта INSITE™ используйте его для контроля исправности работы включателя. При его отсутствии следуйте порядку работ, изложенному ниже.

Определите местоположение включателя акселератора дистанционного управления. Снимите, предварительно пометив, два разъема с клемм включателя.

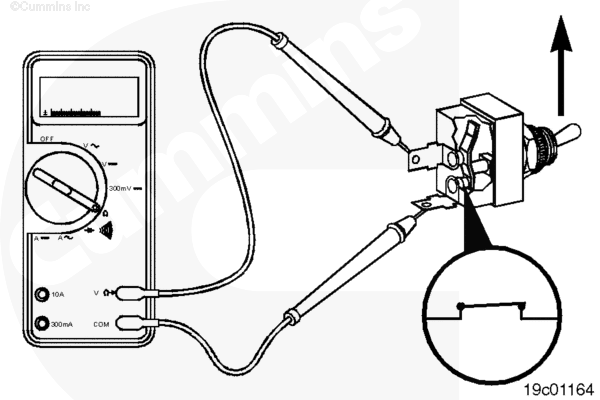

Прикоснитесь выводами тестера к клеммам включателя.

Измерьте сопротивление в положении ВЫКЛ. Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута).

Если цепь не разомкнута, включатель неисправен. Порядок замены описан в Руководстве по диагностике неисправностей и ремонту комплектного оборудования.

Измерьте сопротивление в положении ВКЛ. Тестер должен показывать сопротивление не более 10 Ом (цепь замкнута).

Если цепь не замкнута, включатель неисправен. Порядок замены описан в Руководстве по диагностике неисправностей и ремонту комплектного оборудования.

Если сопротивление соответствует норме, необходимо проверить включатель на отсутствие короткого замыкания на "массу".

Проверка отсутствия короткого замыкания на "массу"

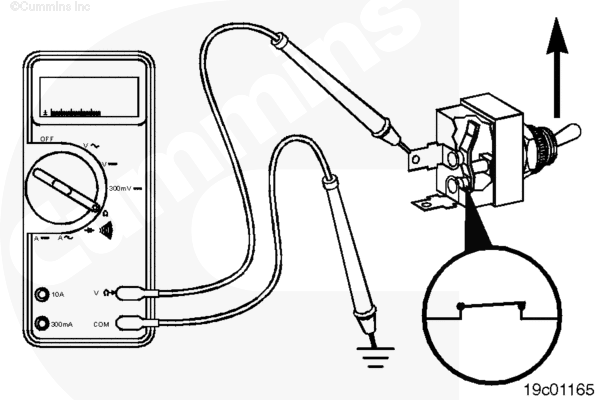

Прикоснитесь одним выводом тестера к одной из клемм включателя. Прикоснитесь другим выводом тестера к "массе" шасси. Измерьте сопротивление в положении ВКЛ. Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута). Если цепь не разомкнута, включатель неисправен. Порядок замены описан в Руководстве по диагностике неисправностей и ремонту комплектного оборудования.

Если все предыдущие проверки показали исправность включателя, обязательно проверьте цепь на отсутствие обрыва, короткого замыкания на "массу", между контактами и на внешний источник питания.
