002-004 Головка блока цилиндров

Установка

ВНИМАНИЕ

Убедитесь в том, что прокладка правильно совмещена с отверстиями в блоке цилиндров. Нарушение этого требования может привести к повреждению блока цилиндров.

Установите прокладку головки блока цилиндров.

ПРЕДУПРЕЖДЕНИЕ

Масса этого узла превышает 23 кг (50 фунтов). Во избежание получения травм при подъёме узла используйте подъёмник или воспользуйтесь посторонней помощью.

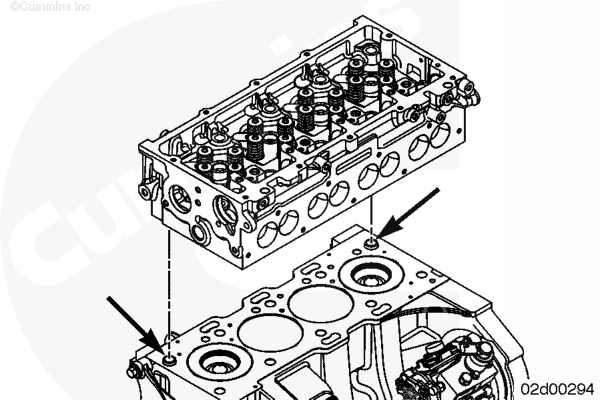

Аккуратно поставьте головку блока цилиндров на направляющие, установленные в блоке цилиндров.

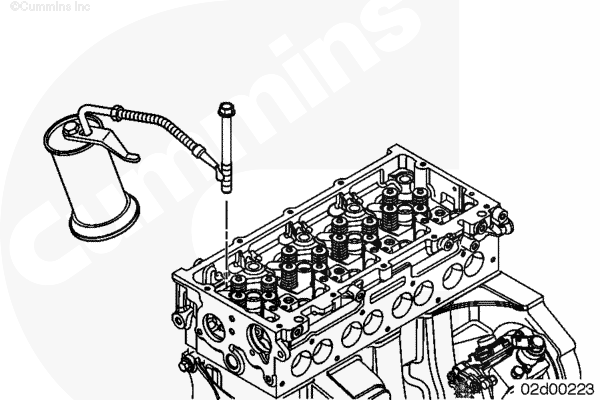

Смажьте резьбу и нижние поверхности головок болтов крепления головки блока цилиндров чистым моторным маслом.

Установите болты и затяните их от руки.

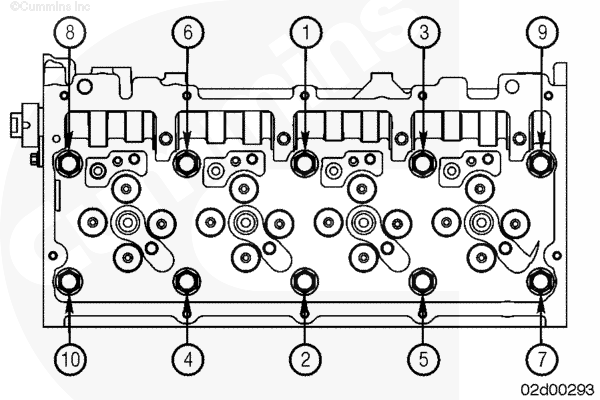

Затягивайте болты крепления головки блока цилиндров в указанной на рисунке последовательности. Torque Value: Все болты 60 n.m [44 ft-lb] Повернуть на 90 градусов по часовой стрелке. Повернуть на 90 градусов по часовой стрелке.

Last Modified: 03-январь-2012
