007-013 Масляный фильтр (патронного типа)

Снятие

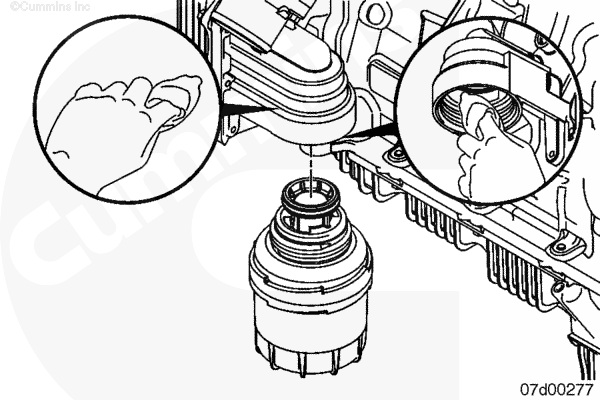

Удалите грязь вокруг головки масляного фильтра.

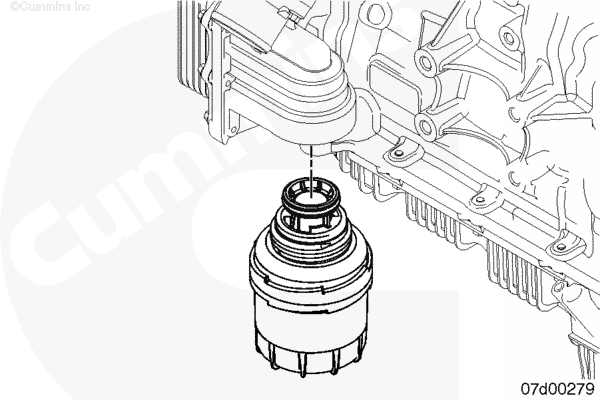

Используйте ключ для фильтров (номер по каталогу 3400158) или гаечный ключ на 1/2" (под нижнюю маслозаливную горловину) для снятия фильтра.

Очистите контактную поверхность головки фильтра.

Установка

ВНИМАНИЕ

Отсутствие смазки из-за задержки, вызванной заполнением фильтра маслом, может привести к повреждению двигателя.

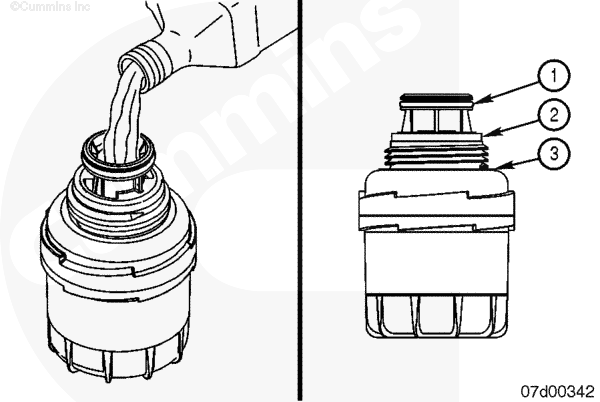

Убедитесь в том, что уплотнительное кольцо и две уплотнительные прокладки установлены на фильтр, и что они чисты. Слегка смажьте маслом уплотнительное кольцо (1) и только основную уплотнительную прокладку (2).

Убедитесь в том, что вспомогательная прокладка (3) остается чистой и сухой. Не смазывайте ее.

Заполните фильтр чистым маслом. Для выбора масла соответствующего сорта и с необходимыми характеристиками используйте следующую процедуру.

ПРИМЕЧАНИЕ: Не допустите попадания в фильтр посторонних частиц. При использовании масла из канистры, запечатанной металлической или пластмассовой пленкой, аккуратно отделите пленку. Если проткнуть ее ножом или острым предметом, в канистру могут попасть посторонние частицы.

ВНИМАНИЕ

Избыточное усилие при затяжке фильтра может привести к деформации резьбы или повреждению уплотнения фильтрующего элемента.

Установите масляный фильтр на его головку. Затягивайте фильтр от руки до касания вспомогательной прокладкой поверхности головки фильтра.

Используйте головку на 1/2 дюйма, расположив ее в нижней части фильтра, и затяните фильтр со следующим моментом:

Момент затяжки: 40 n.m [30 ft-lb]

Завершающие операции

ВНИМАНИЕ

Если давление масла в двигателе не создается в течение 15 секунд после запуска, заглушите двигатель для предотвращения его выхода из строя.

Запустите двигатель и убедитесь в отсутствии утечек.
Выключите двигатель и проверьте уровень масла. См. Процедуру 007-037 в Разделе 7.
