019-211 Разъем типа Packard

Замена контактов

Контакты разъема не подлежат замене. Разъем необходимо заменять целиком.

Порядок замены описан в процедуре замены разъема.

Замена разъема

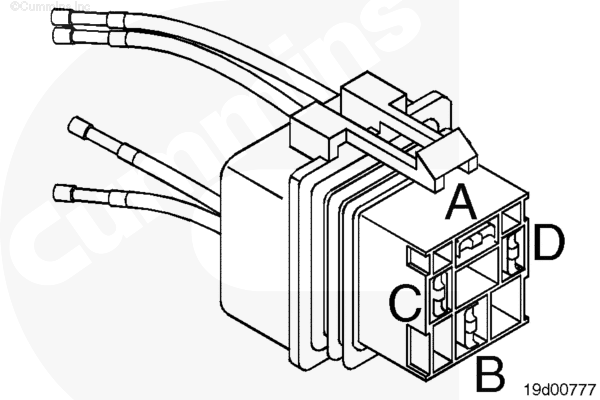

Перед установкой нового разъема попытайтесь вставить его для проверки правильности его подбора.

Для правильного выбора ремонтного разъема см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Расположение контактов указано на принципиальной электрической схеме.

Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

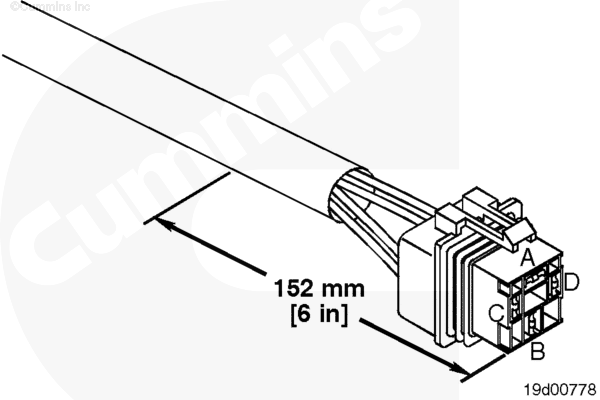

Отмерьте расстояние 152 мм [6 дюймов] от торца разъема. Снимите защитную крышку жгута проводов.

Перед обрезанием проводов разметьте их и нанесите на них метки.

Используйте обжимные щипцы, номер по каталогу 3822930.

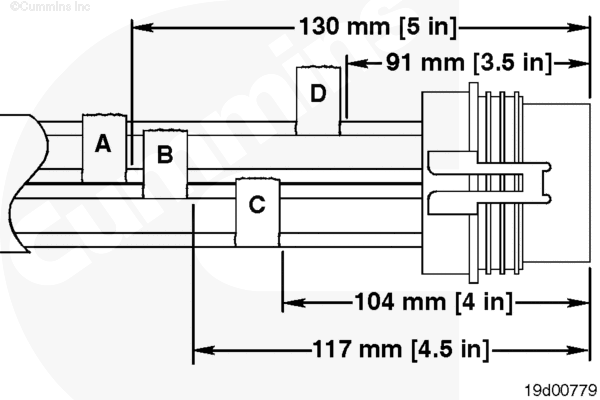

Обрежьте провод A на расстоянии 130 мм [5 дюймов] от торца разъема.

Обрежьте провод B на расстоянии 117 мм [4-½ дюйма] от торца разъема.

Обрежьте провод C на расстоянии 104 мм [4 дюйма] от торца разъема.

Обрежьте провод D на расстоянии 91 мм [3-½ дюйма] от торца разъема.

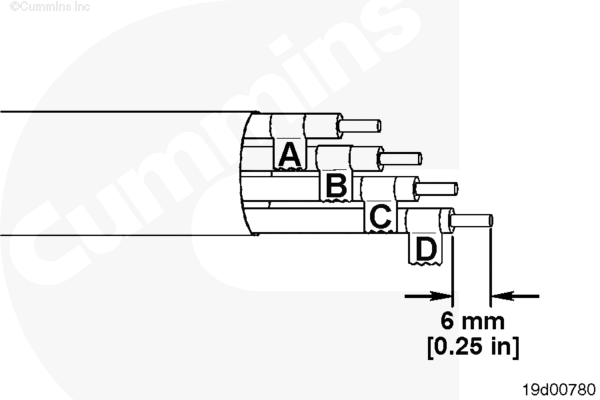

Для снятия 6 мм [1/4 дюйма] изоляции с проводов используйте обжимные щипцы, номер по каталогу 3822930.

Перед установкой нового разъема попытайтесь вставить его для проверки правильности его подбора.

Расположение контактов указано на принципиальной электрической схеме.

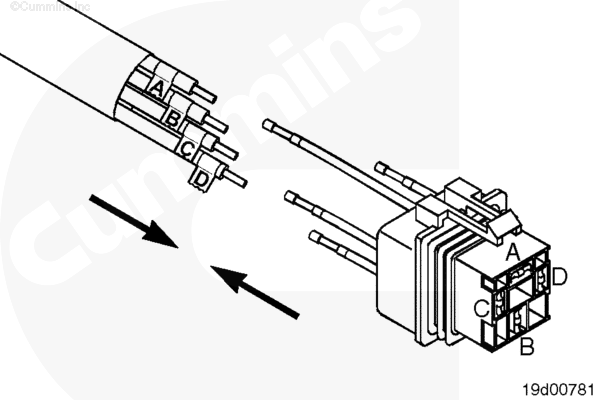

Установите ремонтный провода с наконечниками на оголенные провода. Для обжимки наконечников используйте обжимные щипцы, номер по каталогу 3822930.

Для нагревания термоусадочной трубки используйте технический фен, номер по каталогу 3822860, или открытое пламя. Произойдет усадка трубки, и соединение станет водонепроницаемым.

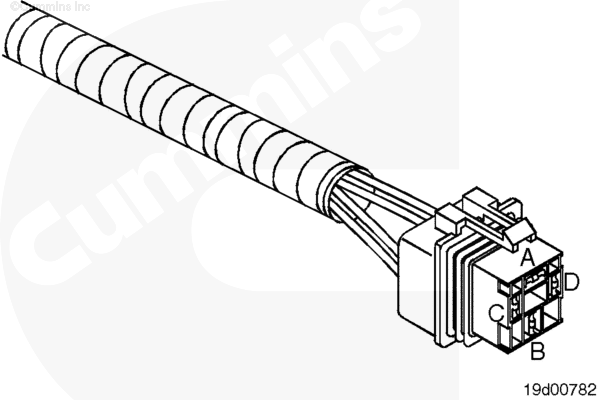

По окончании ремонта оберните провода изоляционной лентой для дополнительной защиты.

ВНИМАНИЕ

Используйте только рекомендованную фирмой Cummins смазку DS-ES, номер по каталогу 3822934. Использование в разъемах других видов смазки, например смазочного масла или консистентной смазки, может привести к повреждению электронного блока управления, снижению рабочих характеристик или преждевременному износу контактов.

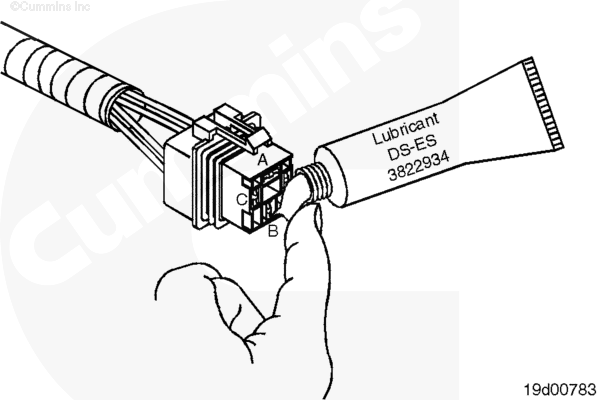

Нанесите небольшое количество смазки на контакты разъема. Перед установкой заполните всю полость разъема смазкой.
