Раздел 1 - Блок цилиндров - Группа 01


001-031   Крышка передних распределительных шестерен



Общие сведения

На двигателях серии ISF2.8 CM2220 масляный насос является составной частью крышки распределительных шестерен. При необходимости используйте указанные процедуры для снятия и установки.






Подготовительные операции
 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
 ПРЕДУПРЕЖДЕНИЕ

По данным некоторых государственных организаций отработанное моторное масло может быть причиной возникновения онкологических заболеваний и заболеваний органов репродуктивной системы. Избегайте вдыхания паров отработанного моторного масла, попадания его в организм и продолжительного контакта с ним. Если оно не предназначена для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством.
 ПРЕДУПРЕЖДЕНИЕ

Не снимайте крышку заливной горловины с горячего двигателя. Дайте охлаждающей жидкости остыть до температуры ниже 50°C (120°F) перед снятием крышки. Выброс горячей охлаждающей жидкости или пара может привести к травмам.
 ПРЕДУПРЕЖДЕНИЕ

Охлаждающая жидкость токсична. Держите её подальше от детей и домашних животных. Если оно не предназначена для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством.









Снятие
 ВНИМАНИЕ

Оторвите крышку от картера передних распределительных шестерен с помощью монтировки. НЕ допускайте при этом повреждения уплотнения между крышкой передних распределительных шестерен и блоком цилиндров.

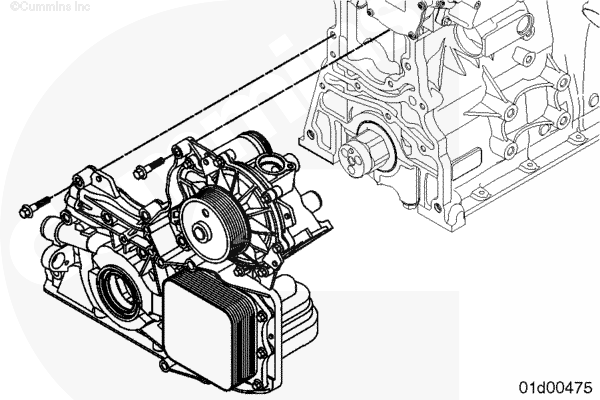

Снимите 10 болтов крепления крышки передних распределительных шестерен (на рисунке показанытолько два болта).

Снимите крышку передних распределительных шестерён.






Очистка и проверка возможности повторного использования
 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.
 ПРЕДУПРЕЖДЕНИЕ

При очистке паром используйте защитные очки или маску, а также защитную одежду. Горячий пар может вызвать тяжёлую травму.
 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

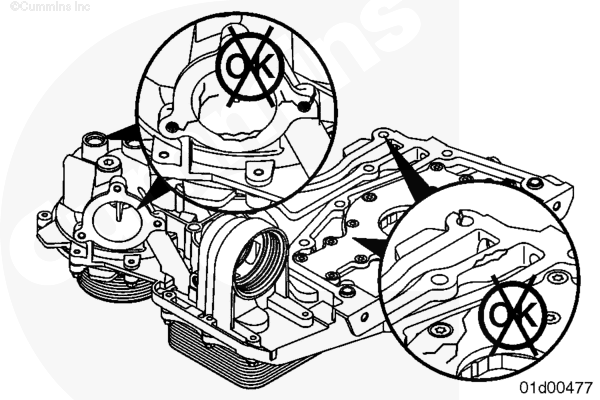

Удалите герметик или прокладку с крышки передних распределительных шестерен, с поверхности картера распределительных шестерен или с блока цилиндров.

Проверьте, не прилип ли старый герметик прокладки передней крышки к прокладке поддона картера в месте Т-образного стыка. Удалите старый герметик.

Проверьте уплотнительное кольцо с задней стороны передней крышки, соединяющей выпуск водяного насоса с блоком цилиндров. Если уплотнительное кольцо повреждено, его необходимо заменить.

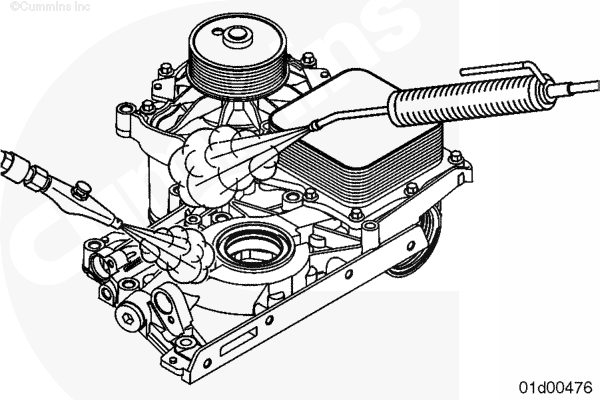

Для очистки крышки передних распределительных шестерен используйте растворитель или пар.

ПРИМЕЧАНИЕ: Если для очистки крышки передних распределительных шестерен используется растворитель, он не должен попадать на резиновые уплотнения, которые подлежат повторному использованию.

Просушите крышку сжатым воздухом.



Если крышка передних распределительных шестерен снимается только для замены установочной прокладки или для сборки/разборки двигателя, следующие операции можно не выполнять. Однако если есть подозрения, что крышка передних распределительных шестерен подтекает, указанные ниже детали должны быть сняты или возможно повреждение картера.

Проверьте состояние крышки распределительных шестерен на отсутствие трещин или иных повреждений.

Замените крышку передних распределительных шестерен при обнаружении любого повреждения.

ПРИМЕЧАНИЕ: При замене крышки передних распределительных шестерен можно повторно использовать детали, снятые с поврежденной крышки:







 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.
 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

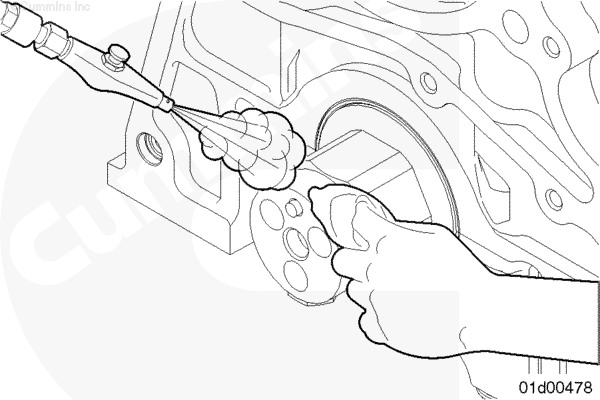

Удалите растворителем масло и остатки герметика с поверхности коленчатого вала.

Просушите сжатым воздухом.

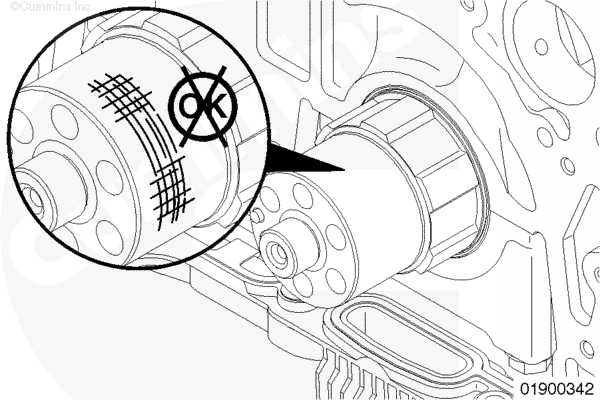

Проверьте носок коленчатого вала на отсутствие чрезмерного износа.

Для устранения забоин или заусенцев используйте мелкозернистую наждачную бумагу. При повреждении контактной поверхности носка коленчатого вала установить на него ремонтную втулку нельзя.






Установка

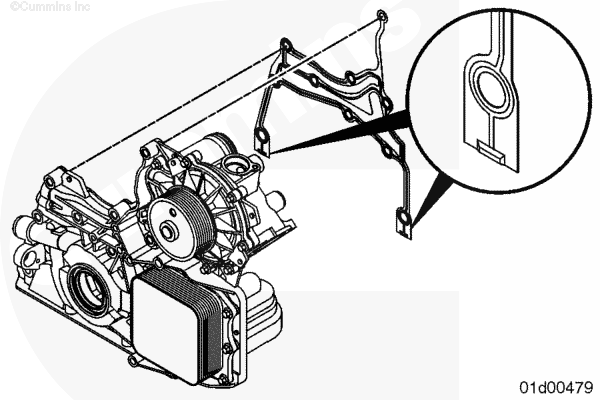

ПРИМЕЧАНИЕ: Установите новую прокладку на обратную поверхность крышки шестерен.

Смажьте уплотнительные кольца на выпуске водяного насоса чистым моторным маслом, прежде чем устанавливать переднюю крышку.

Установите новый передний сальник коленчатого вала.

Старайтесь не повредить резиновое уплотнение на нижней кромке прокладки при установке крышки передних распределительных шестерен.







Используйте направляющие штифты при установке крышки передних распределительных шестерен на блок цилиндров.

Установка поддона картера рассматривается в разделе "Завершающие операции". Установка передней крышки без снятия поддона картера может привести к тому, что штифты повредят уплотнение поддона картера.

При установке крышки передних распределительных шестерен на блок цилиндров используйте крепежные болты.

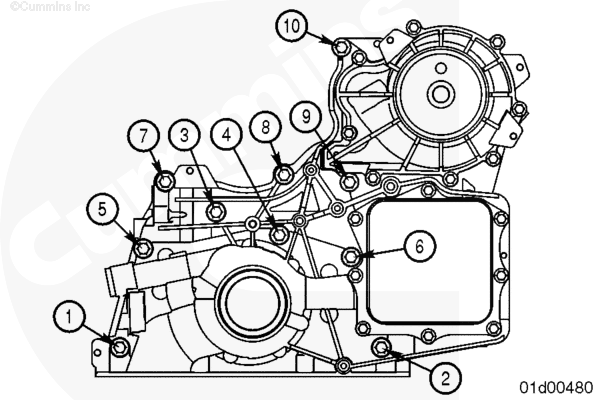

Затяните болты крепления крышки передних распределительных шестерен к блоку цилиндров в указанном порядке.

Убедитесь в том, что болты находятся в правильном положении.

Момент затяжки:  24  n.m  [212 in-lb]






Завершающие операции
 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
