Раздел 11 - Выпускная система - Группа 11


011-080   Проверка системы дозирования жидкости для систем очистки отработавших газов на отсутствие утечек



Общие сведения

После обслуживания или ремонта системы дозирования жидкости для систем очистки отработавших газов необходимо заправить систему дозирования для проверки ее работоспособности.






Настройка

ПРИМЕЧАНИЕ: Возможно, для проверки системы очистки отработавших газов на отсутствие утечек придется подождать некоторое время, чтобы она остыла.

  • Убедитесь, что бак с жидкостью для систем очистки отработавших газов заполнен до требуемого уровня. См. Руководство по обслуживанию комплектного оборудования.
  • Убедитесь, что жидкость для систем очистки отработавших газов НЕ замерзла. Если жидкость замерзла, необходимо запустить двигатель, чтобы система оттаяла.
  • Убедитесь, что трубопроводы системы очистки отработавших газов правильно подсоединены к баку с жидкостью для систем очистки отработавших газов, блоку дозирования и дозирующему клапану системы очистки отработавших газов. См. Руководство по обслуживанию комплектного оборудования.
  • Подключите диагностический комплект INSITE™.









Заполнение системы

Переведя пусковой включатель в положение ВКЛ. и НЕ запуская двигатель, выберите в меню диагностики модуля ECM диагностического комплекта INSITE™ пункт Aftertreatment Diesel Exhaust Fluid System Leak Test (Проверка системы дозирования жидкости для систем очистки отработавших газов на отсутствие утечек).

В ходе этой проверки блок дозирования жидкости для систем очистки отработавших газов перекачивает жидкость из бака в подающий трубопровод дозирующего клапана жидкости для систем очистки отработавших газов. При этом блок дозирования работает непрерывно, а вся неиспользованная жидкость для систем очистки отработавших газов возвращается в бак. Во время проверки раздается шум работающего насоса.

Во время инициализации этой проверки на экране появляется сообщение, указывающее, что система достигла заполненного состояния.










Проверка

ПРИМЕЧАНИЕ: Если система не может заполниться из-за утечек, необходимо перевести пусковой включатель в положение ВЫКЛ., чтобы остановить работу блока дозирования.  Блок дозирования НЕ может быть остановлен с помощью диагностического комплекта INSITE™.

В ходе испытания проверьте все трубопроводы, фитинги и соединения системы очистки отработавших газов на отсутствие утечек. или и/или Руководство по обслуживанию комплектного оборудования.

Отремонтируйте или замените негерметичные детали и узлы.   или и/или Руководство по обслуживанию комплектного оборудования.

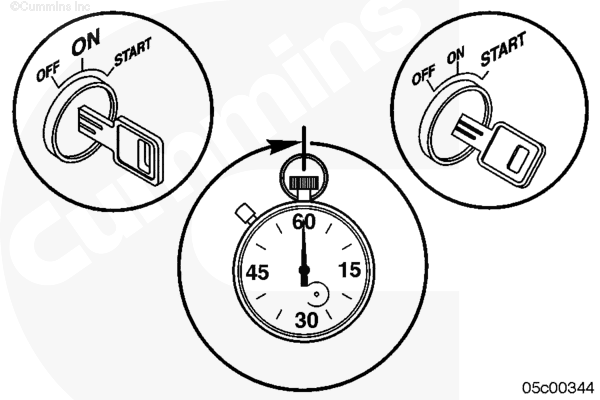

ПРИМЕЧАНИЕ: Если не удается прокачать систему, то прежде чем пытаться повторить проверку системы дозирования жидкости для систем очистки отработавших газов на отсутствие утечек, следует выполнить цикл включения-выключения пускового включателя.

ПРИМЕЧАНИЕ: Проверка системы дозирования жидкости для систем очистки отработавших газов на отсутствие утечек допускает только две последовательные попытки.  Для очередного выполнения проверки системы дозирования жидкости для систем очистки отработавших газов на отсутствие утечек после двух попыток следует выполнить цикл включения-выключения пускового включателя.

Если систему удается прокачать, на экране диагностического комплекта INSITE™ появляется сообщение, уведомляющее об этом механика.

По завершении проверки трубопроводов, фитингов и соединений на отсутствие утечек нажмите кнопку STOP на диагностическом комплекте INSITE™. В результате блок дозирования продует систему очистки отработавших газов. При этом должен быть слышен шум выполняемой продувки.

Если проверка не ОСТАНАВЛИВАЕТСЯ с помощью диагностического комплекта INSITE™, блок дозирования будет продолжать работать в течение 20 минут, после чего система очистки отработавших газов будет автоматически продута.

Если системе не удается создать давление, она сделает несколько попыток прокачки, прежде чем выдаст код неисправности .

При появлении в ходе проверки кодов неисправностей см. блок-схему диагностики соответствующего кода неисправности.








Завершающие операции

  • Во время проверки небольшое количество жидкости для очистки отработавших газов впрыскивается в трубку разложения отработавших газов. По завершении проверки следует жать двигателю поработать в течение 5 минут на высоких холостых оборотах, чтобы не допустить образования отложений жидкости для систем очистки отработавших газов в трубке разложения отработавших газов.
  • Проверьте отсутствие кодов неисправностей.
