Раздел 19. Электронная система управления двигателем. Группа 19


019-329   Включатель муфты вентилятора



Общая информация

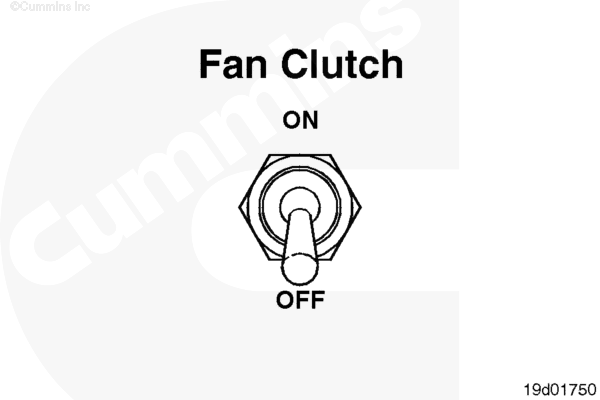

Включатель муфты вентилятора позволяет водителю управлять работой вентилятора двигателя.







Проверка сопротивления

При наличии диагностического комплекта INSITE™ используйте его для контроля правильности работы включателя муфты вентилятора. При его отсутствии следуйте порядку диагностики неисправностей, изложенному в данном разделе.

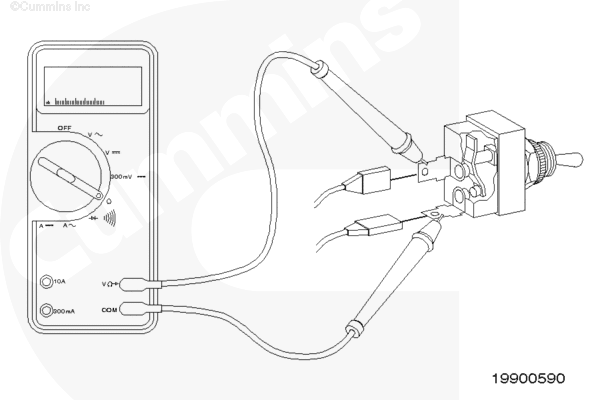

Определите местоположение включателя муфты вентилятора. Снимите, предварительно пометив, два разъема с клемм включателя.

Прикоснитесь выводами тестера к клеммам включателя.

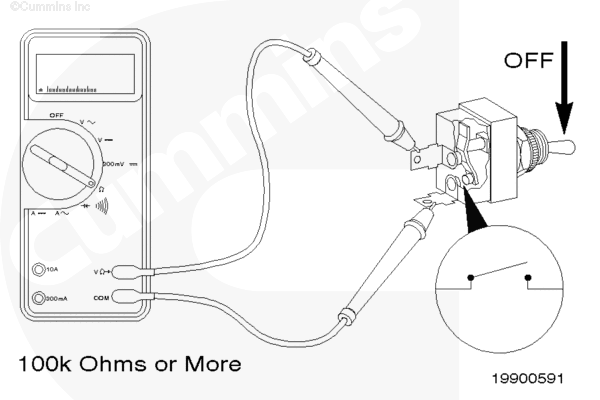

Установите включатель в положение ВЫКЛ. и измерьте сопротивление.

Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута).

Если цепь не разомкнута, включатель неисправен.

Замените включатель. Порядок замены описан в Руководстве по диагностике неисправностей и ремонту комплектного оборудования.

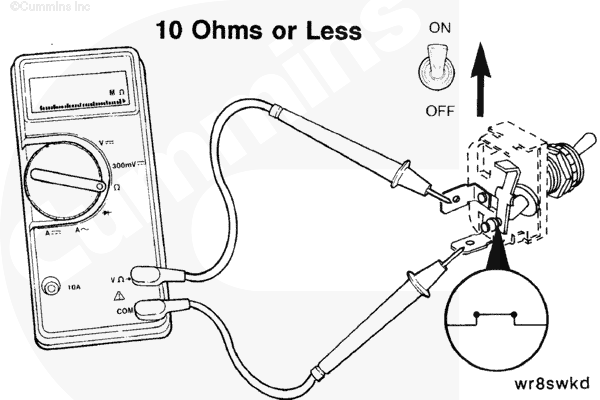

Установите включатель в положение ВКЛ. и измерьте сопротивление.

Тестер должен показывать сопротивление не более 10 Ом (цепь замкнута).

Если цепь не замкнута, включатель поврежден и требует замены. Порядок замены описан в Руководстве по ремонту комплектного оборудования.

Если сопротивление соответствует норме, необходимо проверить включатель на отсутствие короткого замыкания на "массу".










Проверка отсутствия короткого замыкания на "массу"

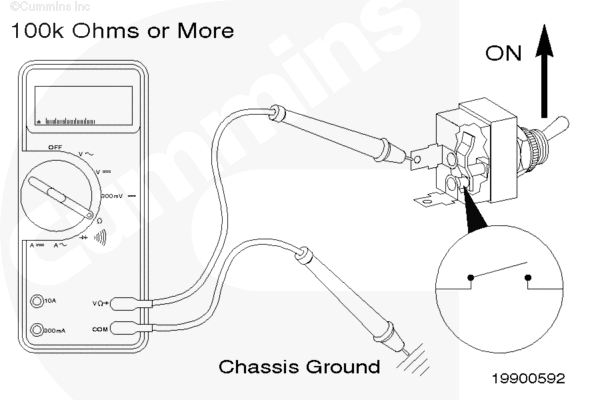

Прикоснитесь одним выводом тестера к одной из клемм переключателя. Прикоснитесь другим выводом тестера к "массе" шасси.

Установите включатель в положение ВКЛ. и измерьте сопротивление.

Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута).

Если цепь не разомкнута, включатель поврежден и требует замены. Порядок замены описан в Руководстве по ремонту комплектного оборудования.
