011-009 Сопротивление выпускной системы

Измерения

Подсоедините манометр, номер по каталогу ST-1273, к каналу отбора давления в выпускной магистрали. Установите манометр на расстоянии не более одного диаметра трубы от выхода турбонагнетателя.

Дайте двигателю поработать при номинальной частоте вращения и нагрузке. Измерьте противодавление в выпускной системе.

Максимальное сопротивление выпускной системы


	kpa		psi
Двигатели с системой рециркуляции отработавших газов		40	МАКС	5.8
Двигатели с системой очистки отработавших газов селективным каталитическим нейтрализатором		25	МАКС	3.6

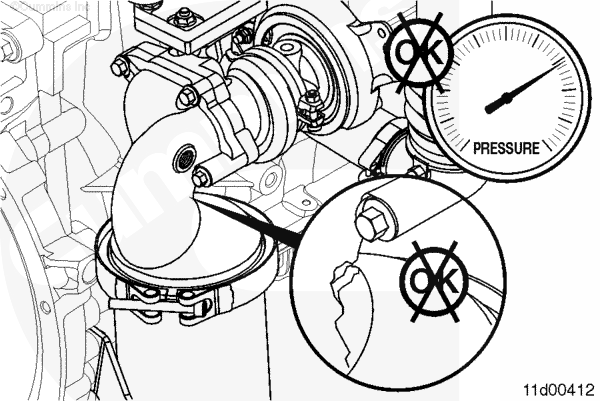

Если давление в выпускной магистрали вне нормы, проверьте ее на отсутствие повреждений. См. Руководство по ремонту комплектного оборудования.

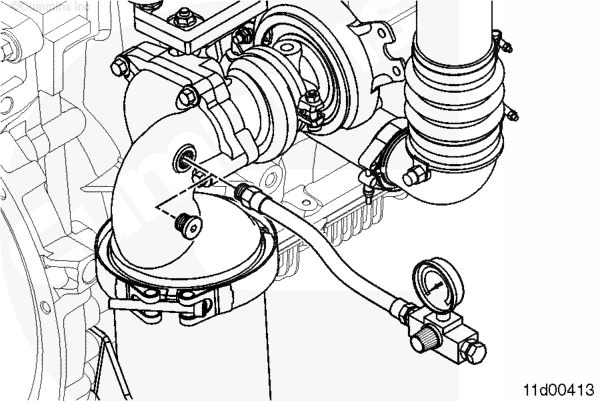

Отсоедините приборы.

Установите трубную заглушку в канал отбора давления (при необходимости).
