Раздел 13 - Электрооборудование - Группа 13


013-001   Генератор



Общие сведения

Из-за наличия нескольких моделей и вариантов исполнения генератора приведенная ниже процедура носит общий характер, охватывая большинство модификаций генератора. Отсутствующую в данной процедуре информацию можно получить у изготовителя генератора.





Начальная проверка

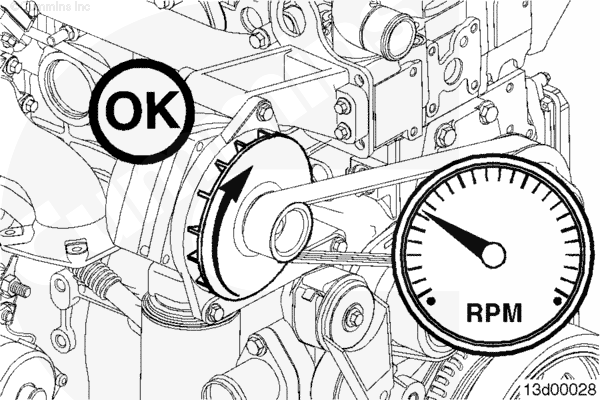

Проверьте ремень, шкив и направление вращения генератора.

При наличии проблем выполните следующие проверки:

  1. Если приводной ремень проскальзывает на шкиве генератора, проверьте ремень. См. Процедуру 008-002 в Разделе 8.Для проверки натяжного механизма используйте следующую процедуру.См. Процедуру 008-087 в Разделе 8.
  2. Снимите приводной ремень. См. Процедуру 008-002 в Разделе 8.
  3. Проверьте, не ослабло ли крепление шкива генератора на валу. Если оно ослабло, снимите шкив и проверьте его на отсутствие повреждений. См. Руководство по ремонту комплектного оборудования.
  4. Если генератор не вращается или вращается с трудом, он подлежит замене. См. разделы "Снятие" и "Установка" в данной процедуре.



 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

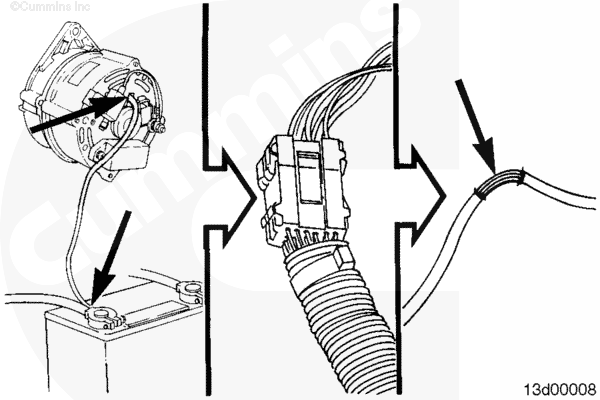

Проверьте аккумуляторные батареи и все разъёмы проводки.

Проверьте проводку на отсутствие повреждений.

Проверьте плотность крепления и чистоту всех разъемов, в том числе сдвижных разъемов на генераторе и перегородке моторного отсека, а также разъемов на выводах аккумуляторных батарей.








Проверка

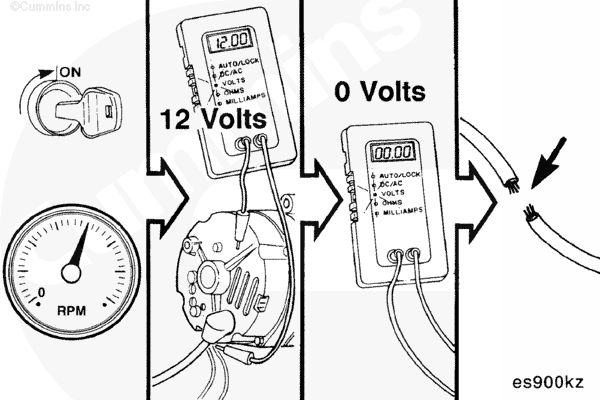

ПРИМЕЧАНИЕ:  Если тестер показывает отсутствие напряжения, в цепи есть обрыв.

Проверьте отсутствие обрывов цепей.

Переведите пусковой включатель в положение ВКЛ.

Подключите тестер (номер по каталогу 3164488 или 3164489) к следующим точкам:

  1. Между клеммой "B+" генератора и "массой"
  2. Между плоской клеммой "L" генератора и "массой"
  3. Между плоской клеммой "W" генератора и "массой"

Определите и устраните обрыв цепи.

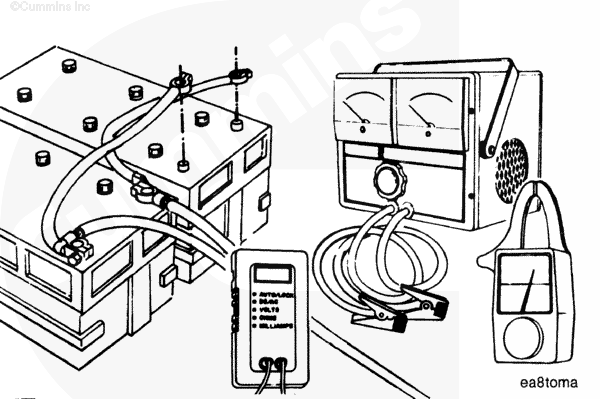

Подключите тестер (для проверки аккумуляторной батареи/генератора) к клеммам одной из аккумуляторных батарей.

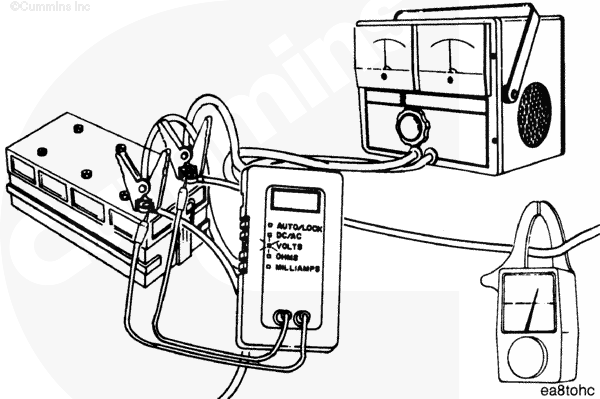

Закрепите разъемы измерителя емкости аккумуляторных батарей индукционного типа на кабеле аккумуляторной батареи или воспользуйтесь цифровым тестером, номер по каталогу 3164488 или 3164489, с токовыми клещами, номер по каталогу 3164490.



 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
 ПРЕДУПРЕЖДЕНИЕ

Кислота очень опасна, она может повредить оборудование или причинить серьезные травмы. При работе с аккумуляторными батареями обязательно подготовьте емкость с насыщенным водным раствором соды в качестве нейтрализующего средства. Во избежание тяжелых травм надевайте защитные очки и защитную одежду.

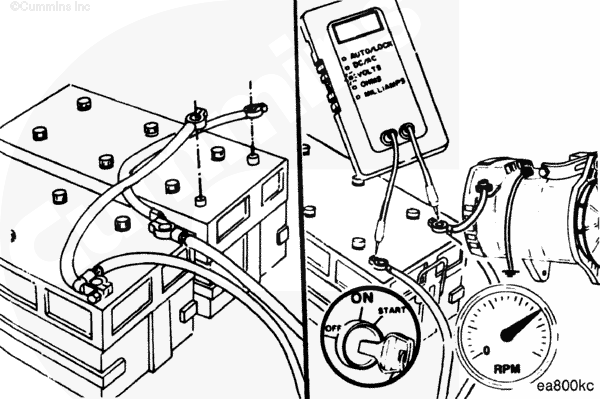

Отсоедините все провода, идущие к другим аккумуляторным батареям в цепи. Первыми отключайте отрицательные (-) провода.

На двигателе, работающем на высоких холостых оборотах, измерьте напряжение, подаваемое генератором на аккумуляторные батареи, при помощи цифрового тестера, номер по каталогу 3164488 или 3164489. См. руководство по обслуживанию комплектного оборудования.

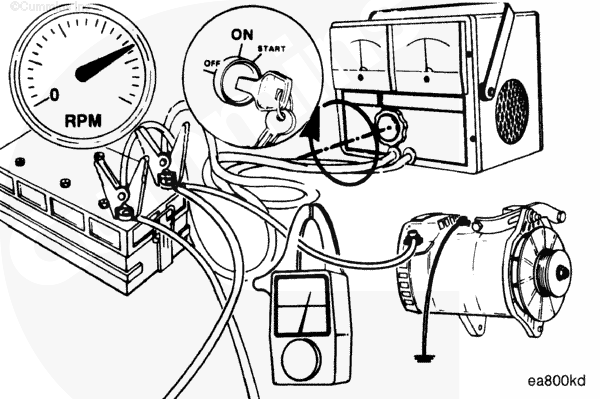

Поддерживая работу двигателя на высоких холостых оборотах, отрегулируйте тестер аккумуляторных батарей/генератора так, чтобы нагрузка на генераторе соответствовала максимальному номинальному значению силы тока. См. технические характеристики комплектного оборудования.

ПРИМЕЧАНИЕ: Максимальное номинальное значение силы тока на выходе генератора обычно указано или отштамповано на генераторе.

Измерьте ток на выходе генератора. См. технические характеристики комплектного оборудования.

Если ток на выходе генератора отличается от номинального более чем на 10%, отремонтируйте или замените генератор. Порядок ремонта описан в Руководстве по ремонту комплектного оборудования.





Выключите двигатель и отсоедините испытательное оборудование.

Подсоедините кабели к аккумуляторной батарее, последним подключив отрицательный (-) кабель.








Подготовительные операции
 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
 ПРЕДУПРЕЖДЕНИЕ

Кислота очень опасна, она может повредить оборудование или причинить серьезные травмы. При работе с аккумуляторными батареями обязательно подготовьте емкость с насыщенным водным раствором соды в качестве нейтрализующего средства. Во избежание тяжелых травм надевайте защитные очки и защитную одежду.









Снятие

Снимите болты крепления генератора.

Снимите генератор.






Установка

Установите генератор.

Установите и затяните болт крепления кронштейна вспомогательных агрегатов.

Момент затяжки:  46  n.m  [34 ft-lb]








Завершающие операции
 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель от аккумуляторной батареи первым и подсоединяйте его последним.
 ПРЕДУПРЕЖДЕНИЕ

Кислота очень опасна, она может повредить оборудование или причинить серьезные травмы. При работе с аккумуляторными батареями обязательно подготовьте емкость с насыщенным водным раствором соды в качестве нейтрализующего средства. Во избежание тяжелых травм надевайте защитные очки и защитную одежду.
