019-325 Цепь тахографа

Общие сведения

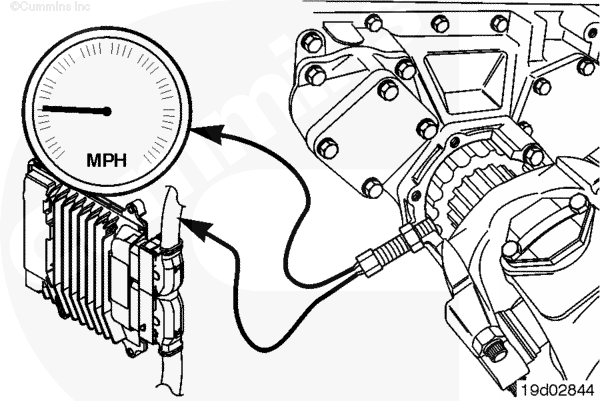

Модуль ECM может подавать сигнал управления тахографом транспортного средства. Цепь состоит из сигнального провода и провода "массы" (общей) тахографа.

Инструкции по диагностике неисправностей см. в Руководстве по обслуживанию комплектного оборудования.

Проверка сопротивления

ВНИМАНИЕ

Для уменьшения вероятности повреждения контактов и разъема используйте щуп, номер по каталогу 4919042, при выполнении измерений.

Отсоедините разъем жгута проводов комплектного оборудования от разъема модуля ECM.

Отсоедините тахограф от жгута проводов комплектного оборудования.

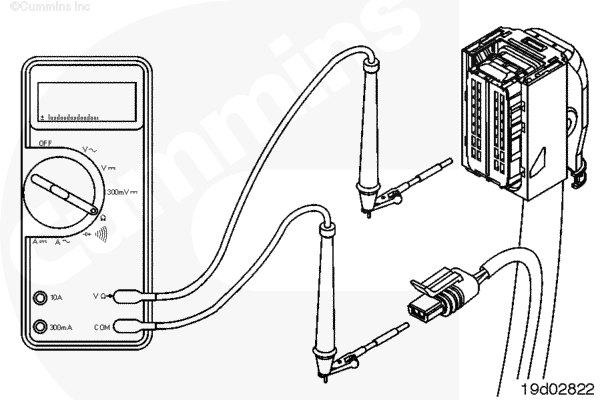

Установите тестер на измерение сопротивления.

Вставьте один щуп в контакт сигнальной цепи тахографа в разъеме жгута проводов комплектного оборудования. Подсоедините зажим к выводу тестера.

Вставьте другой щуп в контакт сигнальной цепи тахографа в разъеме жгута проводов датчика и подключите его зажим к другому выводу тестера. Измерьте сопротивление.

Тестер должен показывать сопротивление не более 10 Ом (цепь замкнута).

Если цепь не замкнута, есть обрыв цепи, или тахограф подключен в обратном порядке. Отремонтируйте или замените провод, подсоединенный к контакту сигнальной цепи в разъеме жгута проводов комплектного оборудования. См. Руководство по обслуживанию комплектного оборудования.

Проверка на отсутствие короткого замыкания на "массу"

Отсоедините разъем жгута проводов комплектного оборудования от разъема модуля ECM. Отсоедините тахограф от жгута проводов комплектного оборудования. Установите тестер на измерение сопротивления.

Коснитесь выводом тестера щупа, вставленного в контакт сигнальной цепи тахографа в разъеме жгута проводов комплектного оборудования. Другим выводом тестера коснитесь блока цилиндров. Измерьте сопротивление.

Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута).

Проверка отсутствия короткого замыкания между контактами

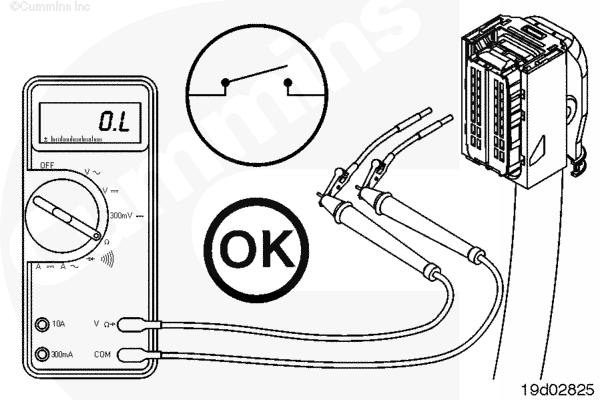

Отсоедините разъем жгута проводов комплектного оборудования от разъема модуля ECM. Установите тестер на измерение сопротивления. Вставьте щуп в контакт сигнальной цепи тахографа в разъеме жгута проводов комплектного оборудования.

Вставьте другой щуп в первый контакт в разъеме жгута проводов комплектного оборудования и измерьте сопротивление.

Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута).

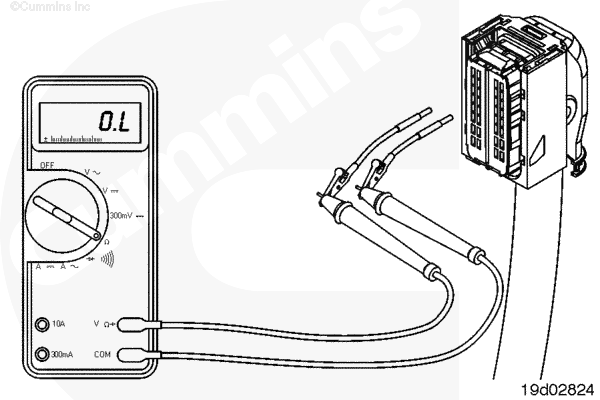

Снимите щуп с первого контакта и поочередно проверьте остальные контакты.

Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута) для всех контактов.

Если тестер не показывает сопротивления не менее 100 кОм для какого-либо контакта, есть короткое замыкание между ним и контактом сигнальной цепи.

Отремонтируйте или замените жгут проводов комплектного оборудования. См. Руководство по обслуживанию комплектного оборудования.
