007-031 Масляный насос

Подготовительные операции

ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Снимите шкив коленчатого вала. См. Процедуру 001-022 в Разделе 1.
Снимите передний сальник коленчатого вала. См. Процедуру 001-023 в Разделе 1.
Снимите крышку передних распределительных шестерён. См. Процедуру 001-031 в Разделе 1.

Снятие

Поместите крышку передних распределительных шестерен на плоскую поверхность передним торцом вниз.

Снимите 14 болтов крепления крышки масляного насоса на задней части крышки.

Снимите крышку.

Снимите шестерни масляного насоса с передней крышки.

Очистка и проверка возможности повторного использования

ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

ПРЕДУПРЕЖДЕНИЕ

Некоторые растворители токсичны и легко воспламеняются. Перед использованием ознакомьтесь с инструкцией производителя.

ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

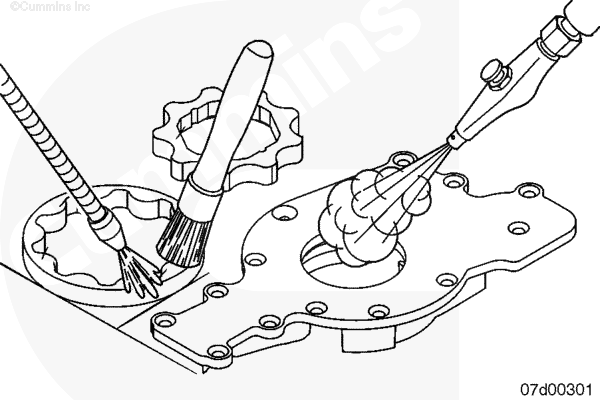

Очистите детали растворителем.

Просушите сжатым воздухом.

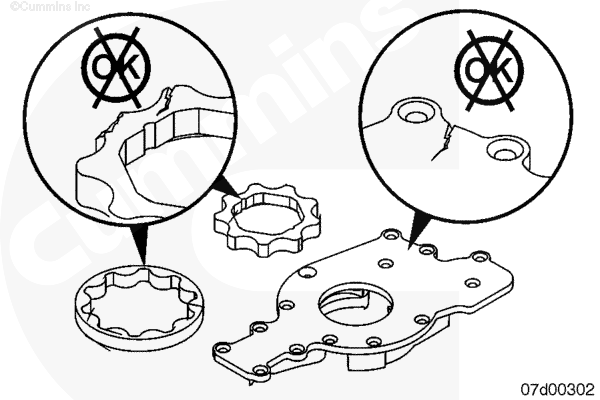

Проверьте детали на отсутствие царапин, трещин и сильно изношенных шестерен.

Проверьте носок коленчатого вала на отсутствие повреждений.

При наличии повреждений шестерен или крышки передних распределительных шестерен необходимо заменить крышку передних распределительных шестерен. Масляный насос не подлежит обслуживанию.

Установка

Установите шестерни масляного насоса в переднюю крышку.

Внешняя героторная шестерня имеет небольшую фаску на наружной кромке, обращенной в сторону крышки передних распределительных шестерен.

Внутренняя героторная шестерня имеет выемку, которая совмещается с выступом в крышке передних распределительных шестерен. Если обе шестерни плотно прилегли к общей плоскости, значит, они были установлены правильно.

Установите крышку масляного насоса и 14 крепежных болтов.

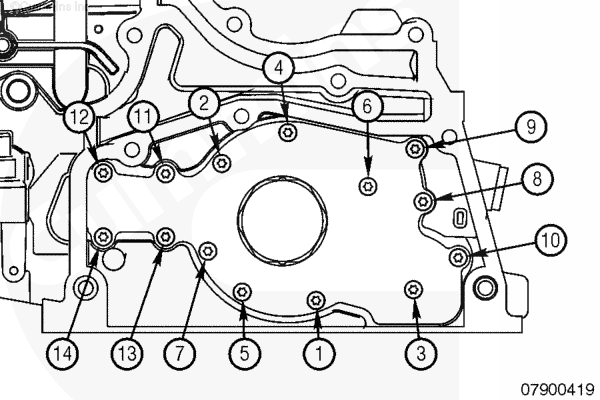

Затяните болты в показанной последовательности. Момент затяжки: 9 n.m [80 in-lb]

Завершающие операции

ПРЕДУПРЕЖДЕНИЕ

Установите крышку передних распределительных шестерён. См. Процедуру 001-031 в Разделе 1.
Установите передний сальник коленчатого вала. См. Процедуру 001-023 в Разделе 1.
Установите шкив коленчатого вала. См. Процедуру 001-022 в Разделе 1.
Подключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Запустите двигатель и убедитесь в отсутствии утечек.
