019-361 Проверка контактов и разъёмов электроприборов

Общие сведения

Описанные далее проверочные процедуры применяются в отношении всех деталей и разъемов, чтобы убедиться в отсутствии повреждения контактов.

Проверка возможности повторного использования

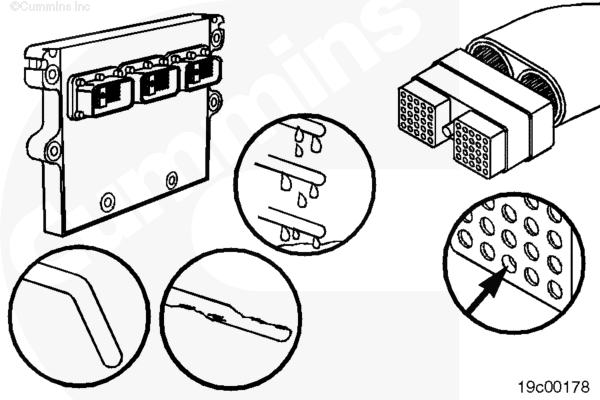

При отсоединении разъемов в ходе диагностики неисправностей всегда проверяйте состояние контактов, чтобы убедиться в том, что они не являются причиной дефектного соединения. Необходимо проверить отсутствие погнутых, покрытых коррозией и вдавленных контактов.

Влага в разъеме

Влага в разъеме также может вызвать неисправности системы. Обнаружить наличие влаги в разъеме очень трудно. При подозрении на наличие влаги разъем необходимо просушить, обработав разъем очистителем контактов, номер по каталогу 3824510. Для просушки также можно использовать технический фен, установив малую степень нагрева, чтобы не повредить разъем или провода.

ПРИМЕЧАНИЕ: Не продувайте сжатым воздухом разъемы модуля ECM или разъемы жгутов проводов. В сжатом воздухе может содержаться влага.

Погнутые или деформированные контакты

Проверьте штекерные контакты разъема. При наличии погнутых контактов, которые не позволяют легко соединить части разъема, или деформированных контактов (выступающих или расплющенных), которые слишком велики для соединения с другой частью разъема, контакты необходимо заменить. Указания для конкретного типа разъема см. в разделе ремонта.

Коррозия контактов

Проверьте штекерные и гнездовые контакты на отсутствие коррозии, которая может вызвать нарушение электрического соединения в разъеме. При наличии на контактах видимой коррозии эти контакты необходимо заменить. Указания для конкретного типа разъема см. в разделе ремонта.

Вдавленные контакты

Проверьте штекерную и гнездовую части разъема на отсутствие контактов, которые не могут образовать соединение, поскольку они вдавлены в разъем. Для восстановления вставьте контакт в разъем с задней стороны разъема. Убедитесь в том, что контакт зафиксирован на месте. Если контакт не фиксируется на месте, замените его. Указания для конкретного типа разъема см. в разделе ремонта.
