003-023 Клапан замкнутой системы вентиляции картера двигателя

Общие сведения

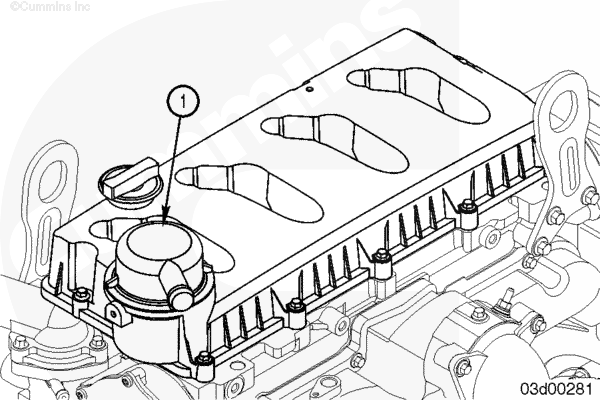

Клапан замкнутой системы вентиляции картера двигателя (1) используется на двигателях, где картерные газы отводятся обратно во впускную систему двигателя.

Клапан предназначен для регулирования потока картерных газов во впускную систему двигателя.

Клапан системы вентиляции картера двигателя встроен в крышку коромысла.

Проверка

При диагностике высокого давления картерных газов следует иметь в виду, что следующие причины могут вызвать закрытие клапана замкнутой системы вентиляции картера во время работы двигателя:

Высокое сопротивление впускной системы.
Неисправность или неправильная сборка клапана замкнутой системы вентиляции картера

Клапан замкнутой системы вентиляции картера должен позволять отводить картерные газы, когда двигатель не работает или когда он снят с двигателя.

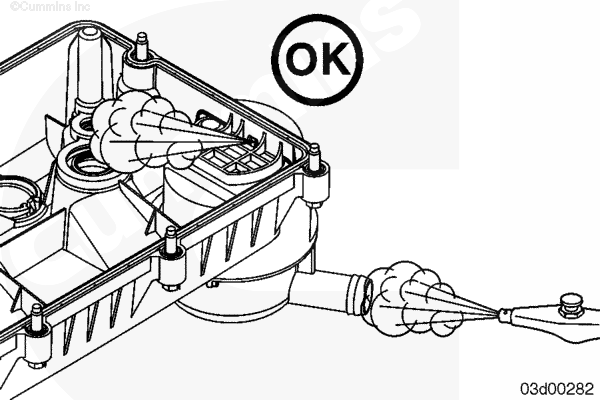

ПРИМЕЧАНИЕ: Воздух может подаваться на впуск или выпуск клапана замкнутой системы вентиляции картера.

Небольшое количество воздуха может быть продуто через замкнутую систему вентиляции картера под небольшим давлением (менее 34 кПа (5 фунт/кв. дюйм)) для проверки клапана системы.

Если воздух не проходит через клапан замкнутой системы вентиляции картера, замените крышку коромысел.

Подготовительные операции

ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Отсоедините шланг замкнутой системы вентиляции картера двигателя. См. Процедуру 003-024 в Разделе 3.
Снимите магистрали подачи топлива к форсункам.См. Процедуру 006-051 в Разделе 6.
Снимите трубопроводы слива топлива из форсунок. См. Процедуру 006-013 в Разделе 6.
Снимите форсунки. См. Процедуру 006-026 в Разделе 6.

Снятие

Снимите крышку коромысел.

Установка

Установите крышку коромысел.

Завершающие операции

ПРЕДУПРЕЖДЕНИЕ

Снимите форсунки. См. Процедуру 006-026 в Разделе 6.
Снимите магистрали подачи топлива к форсункам. См. Процедуру 006-051 в Разделе 6.
Снимите трубопроводы слива топлива из форсунок. См. Процедуру 006-013 в Разделе 6.
Отсоедините шланг замкнутой системы вентиляции картера двигателя. См. Процедуру 003-024 в Разделе 3.
Отключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Запустите двигатель и убедитесь в отсутствии утечек.
