Раздел 14 - Испытания двигателя - Группа 14


014-002   Испытания двигателя (на беговом барабане)



Настройка

Рабочие характеристики двигателя транспортного средства, предназначенного для эксплуатации на дорогах с твердым покрытием, могут быть проверены на беговом барабане.

ПРИМЕЧАНИЕ: Из-за потерь в трансмиссии и вспомогательных агрегатах, приводимых от двигателя, мощность двигателя, измеренная на задних колесах транспортного средства, будет меньше по сравнению с его действительной мощностью, приблизительно на:

  • 20% для транспортных средств с одним ведущим мостом
  • 25% для транспортного средства с двумя ведущими мостами.
  • 35% для транспортных средств некоммерческого назначения.

ПРИМЕЧАНИЕ: Это следует учитывать только при обкатке двигателя; применять эти коэффициенты при определении абсолютных величин нельзя.



 ПРЕДУПРЕЖДЕНИЕ

Следует выполнять все предусмотренные изготовителем транспортного средства правила техники безопасности перед установкой машины на беговой барабан и при проведении испытаний. Их нарушение может привести к повреждению транспортного средства и стать причиной травм.




 ВНИМАНИЕ

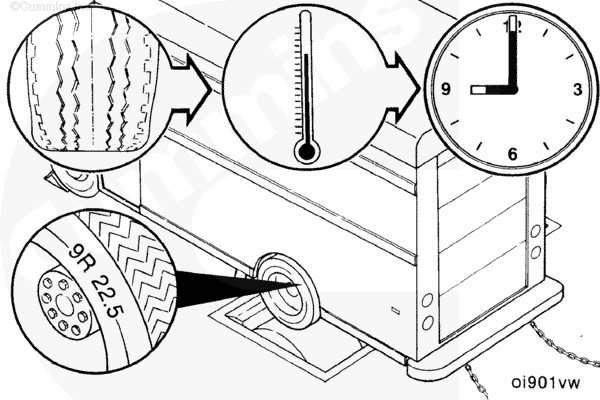

Низкопрофильные шины более чувствительны к нагреву по сравнению с шинами с диагональным кордом. Длительная работа транспортного средства при полной нагрузке может привести к повреждению шин из-за их перегрева. Уточните в рекомендациях изготовителя шин максимально допустимую продолжительность испытаний на беговом барабане.




При проведении испытаний на беговом барабане соблюдайте перечисленные ниже общие правила техники безопасности:

  • Используйте шины с пробегом более 160 км [100 миль]. Не используйте новые шины.
  • Не используйте шины с восстановленным протектором или шины разного размера или типа.




  • Проверьте соответствие давления в шинах техническим условиям изготовителя.

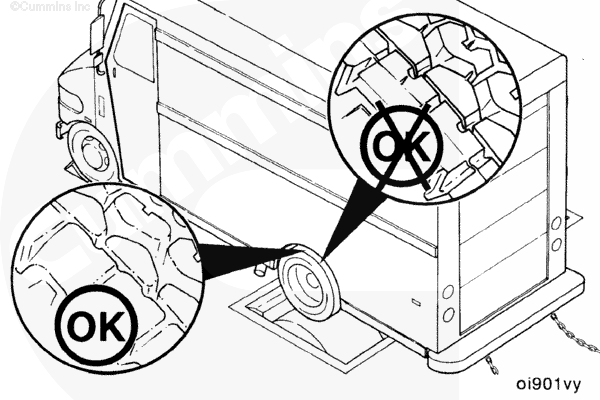

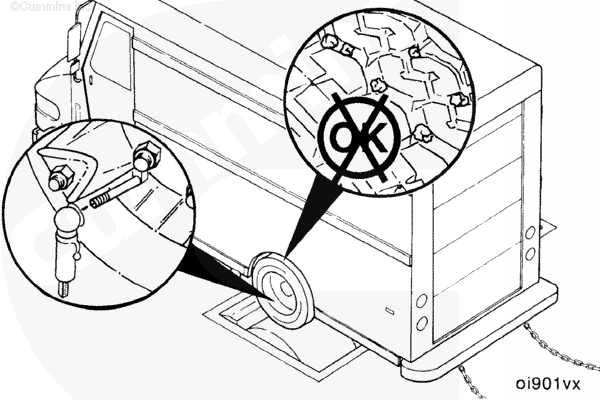

  • Удалите камни и прочие посторонние предметы из протектора шин, которые будут вращаться на валиках барабана.






  • Убедитесь в том, что свободное пространство над машиной достаточно для размещения выхлопной трубы, ветровых щитков и прочих деталей, выступающих над его кабиной.




 ВНИМАНИЕ

Для предотвращения повреждения бегового барабана не натягивайте привязные цепи.

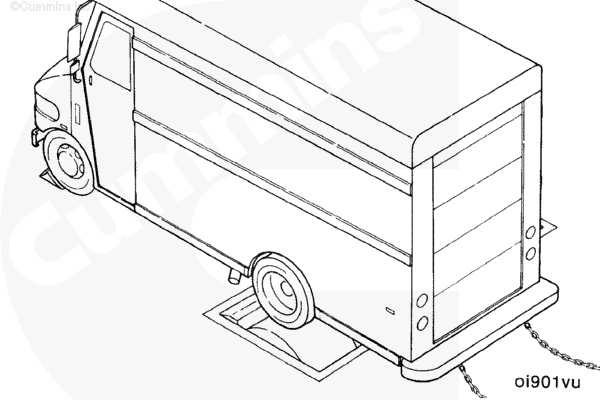

Аккуратно установите транспортное средство на ролики.

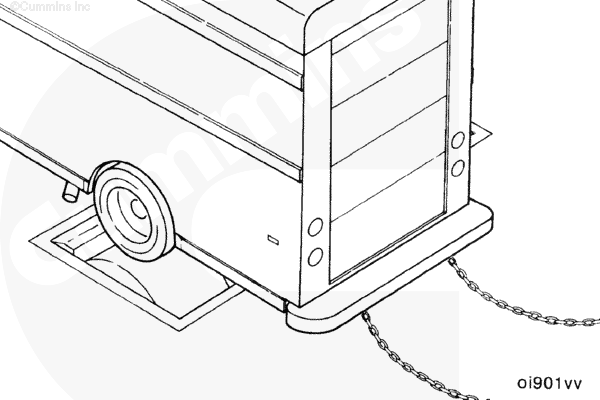

Прикрепите привязные цепи к задней части транспортного средства.

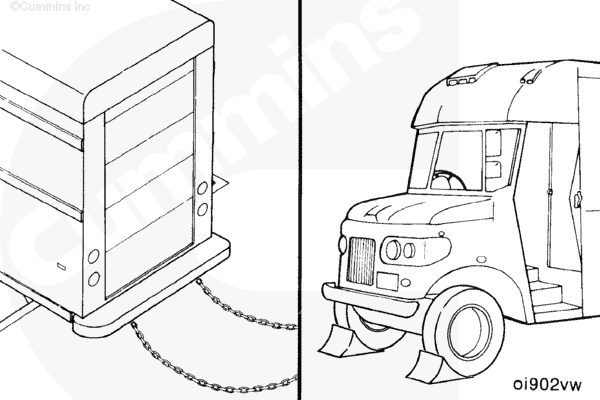

Установите колодки под передние колеса (в передней части).





 ПРЕДУПРЕЖДЕНИЕ

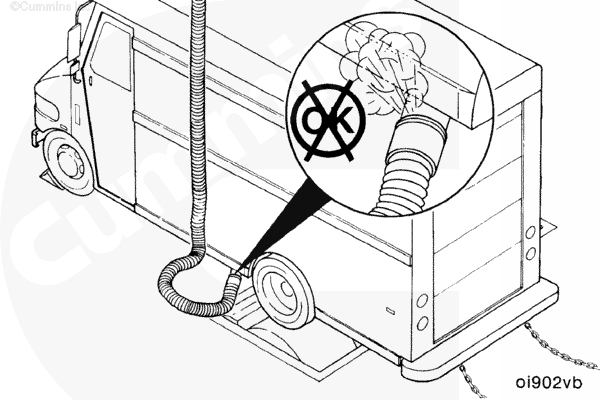

Некоторые составляющие отработавших газов могут быть ядовитыми и/или канцерогенными. Проверьте герметичность вентиляционного шланга.

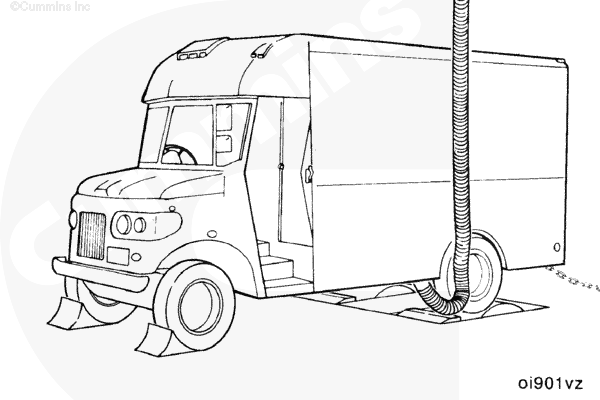

Обеспечьте полное удаление отработавших газов из помещения, где установлен беговой барабан и транспортное средство.

Изучите рекомендации и технические условия изготовителей бегового барабана и транспортного средства в отношении порядка проведения испытаний.








Проверка

 ПРЕДУПРЕЖДЕНИЕ

Проверяйте уровень охлаждающей жидкости только при выключенном двигателе. Дайте охлаждающей жидкости остыть до температуры ниже 50°C (120°F) перед снятием крышки. Нарушение этого требования может привести к выбросу охлаждающей жидкости и ожогам.

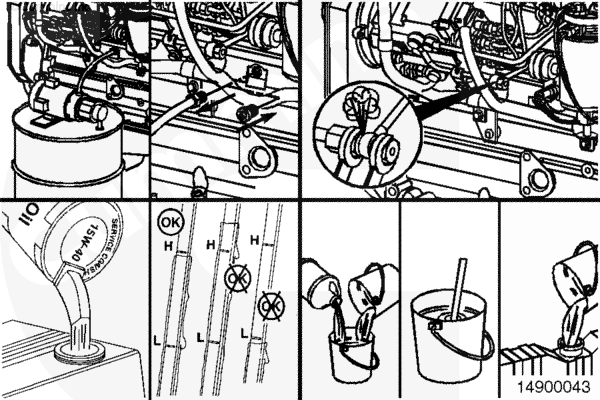

Приведенная ниже процедура применяется в том случае, когда система смазки, система охлаждения и топливная система двигателя и транспортного средства заправлены должным образом и до требуемого уровня, а масломерный щуп прошел необходимую калибровку до установки двигателя на шасси. Если эти системы не обслуживались во время установки двигателя,

Используйте приведенные далее процедуры для получения инструкций по заполнению системы смазки и топливной системы, а также калибровке масломерного щупа.

Порядок заправки систем смазки и системы охлаждения приведен в Руководстве по эксплуатации и обслуживанию двигателей.

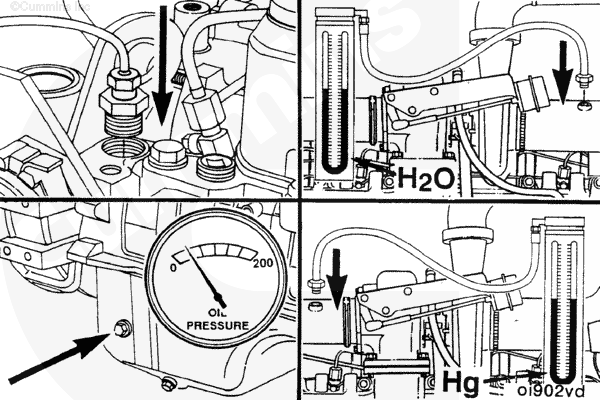

Число контрольно-измерительных приборов, необходимых для проведения испытаний на беговом барабане, зависит от типа и возможностей используемого испытательного оборудования.

См. перечень приспособлений и инструментов, приведенный в начале данного раздела.





Для правильного контроля рабочих характеристик двигателя следует регистрировать следующие параметры:
