002-035 Крышка корпуса звездочки верхнего распределительного вала

Подготовительные операции

ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.

Снятие

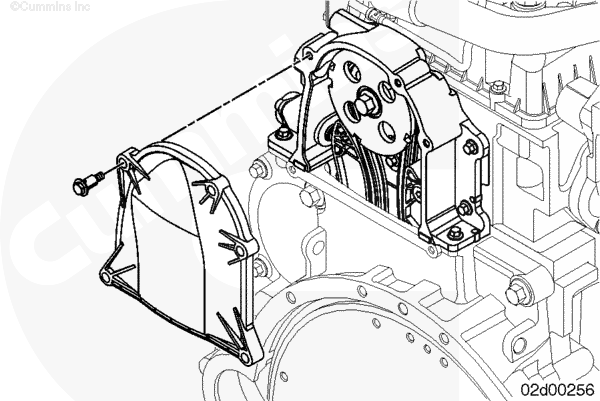

Снимите болты, удерживающие на месте крышку корпуса звездочки верхнего распределительного вала.

Снимите крышку.

Очистка и проверка возможности повторного использования

ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

ПРИМЕЧАНИЕ: При очистке крышки корпуса звездочки, на основании которой сохранилось уплотнение, не погружайте крышку в растворитель. Ограничьте контакт уплотнения с растворителем. Уплотнение можно использовать повторно.

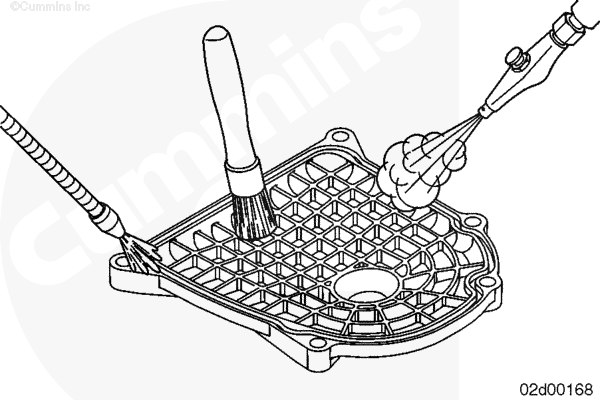

Очистите крышку корпуса звездочки с помощью растворителя.

Просушите сжатым воздухом.

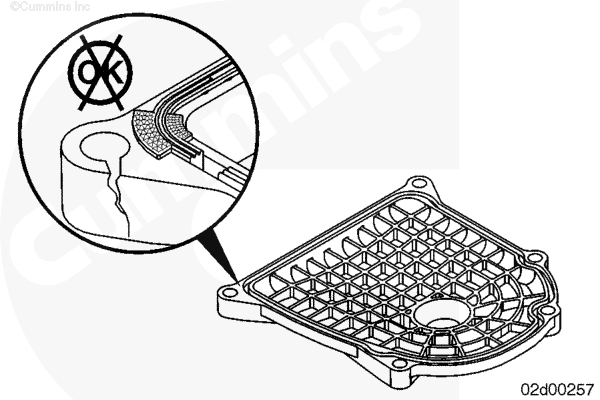

Проверьте крышку корпуса звездочки на отсутствие забоин, заусенцев или трещин.

Замените крышку корпуса звездочки при обнаружении повреждений.

Установка

Уплотнение корпуса звездочки заполняет пространство между корпусом звездочки и картером маховика, создавая герметичную зону Т-образной формы для крышки цепного привода.

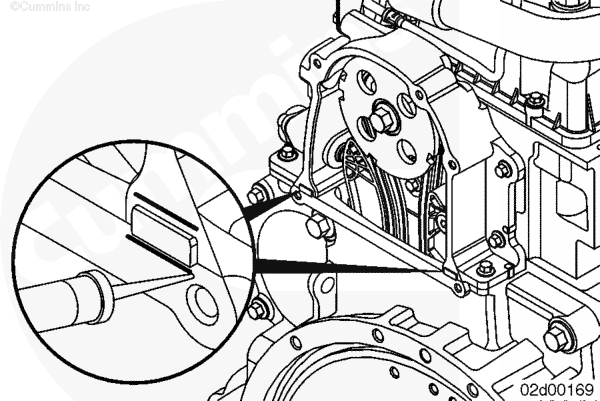

Нанесите две полоски герметика FIRG (Loctite™ 5999) с любой стороны выдавленной резиновой прокладки, как показано на рисунке.

Установите крышку корпуса звездочку.

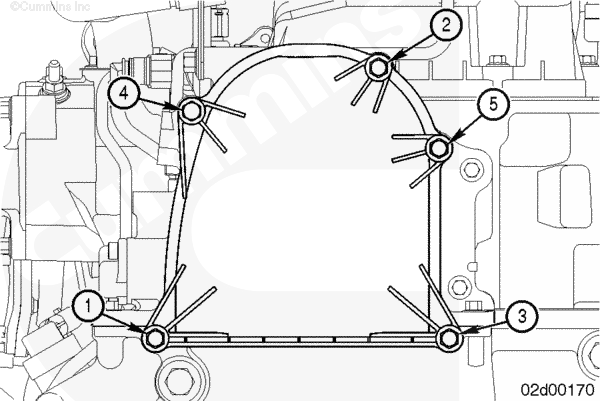

Затяните болты вручную в указанной на рисунке последовательности. Убедитесь, что крышка плотно прилегает корпусу по всей окружности.

Затягивайте болты в той же последовательности.

Момент затяжки: 7.5 n.m [66 in-lb]

Завершающие операции

ПРЕДУПРЕЖДЕНИЕ

Подключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Запустите двигатель и убедитесь в отсутствии утечек.
