Раздел 19. Электронная система управления двигателем. Группа 19


019-201   Разъем типа Weather Pak



Замена контактов

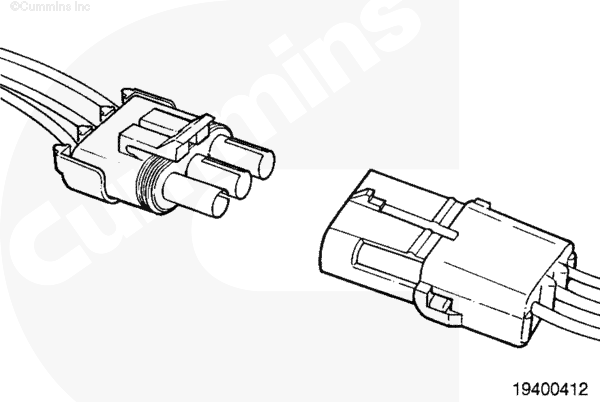

Разъем этого типа используется для присоединения множества различных деталей и узлов к двигателю или к другим устройствам. Разъем может иметь различные конфигурации контактов. Ремонт разъемов всех типов выполняется одинаково. В данной процедуре изображен двухконтактный разъем.

Перед установкой нового ремонтного провода попытайтесь вставить провод для проверки правильности его размера.

Для правильного выбора ремонтных проводов см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19. Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

Расположение контактов указано на электрической схеме в Разделе E.




Для замены контактного наконечника (1) разъема Weather-Pack оттяните стопорные пружины (3) от фиксатора проводов (4).

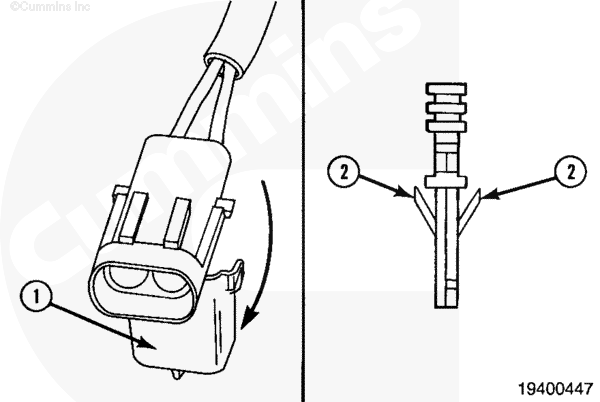

ПРИМЕЧАНИЕ: Провод удерживается в разъеме фиксатором проводов (1) и двумя фиксирующими выступами (2) на контактном наконечнике.

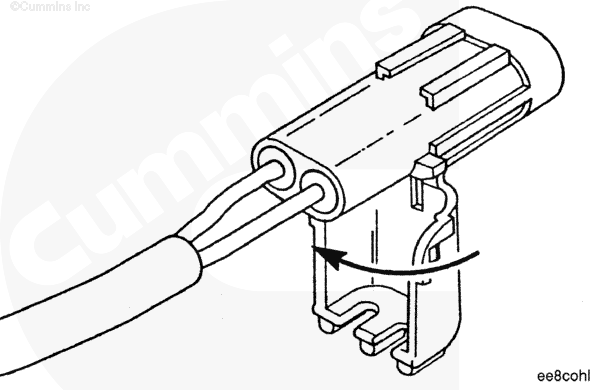

Откройте фиксатор проводов.



 ВНИМАНИЕ

Это приспособление легко повредить. Проявляйте осторожность при работе с этим приспособлением. Не прикладывайте усилия при установке приспособления.

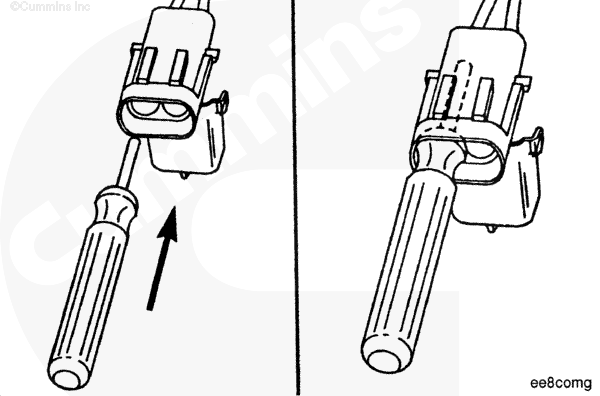

Вставьте съемник контактов Weather-Pack, номер по каталогу 3822608, поверх контактного наконечника. Совершайте вращательные движения для вставки приспособления до дна отверстия.



 ВНИМАНИЕ

Если ремонту подлежат несколько проводов, пометьте каждый провод и устанавливайте его на прежнее место. Изменение места установки провода может привести к неисправности электрооборудования.

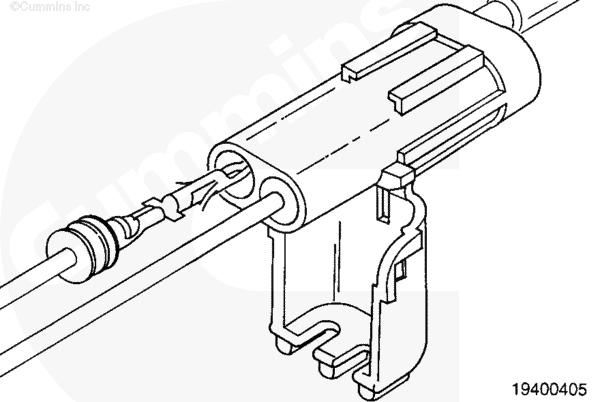

Вытяните провод с контактным наконечником из корпуса разъема.

ПРИМЕЧАНИЕ: Ремонтный провод с контактным наконечником имеет длину 127 мм [5 дюймов].

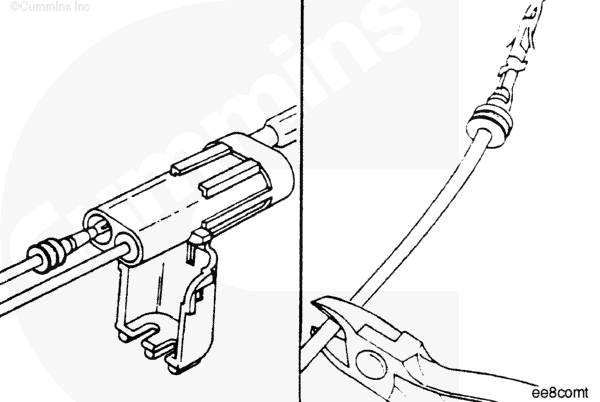

Для обрезания провода с наконечником используйте обжимные щипцы, номер по каталогу 3822930.

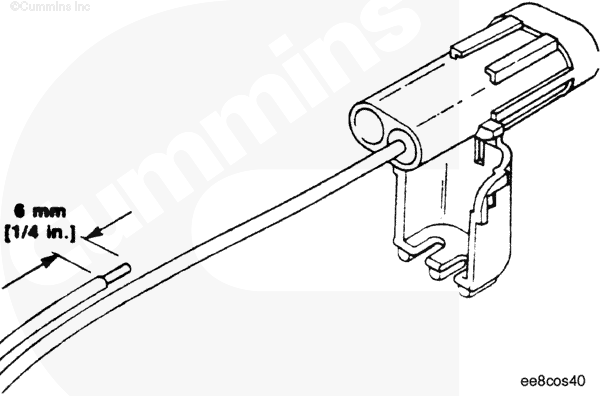

Для снятия приблизительно 6 мм [1/4 дюйма] изоляции с провода используйте обжимные щипцы, номер по каталогу 3822930.

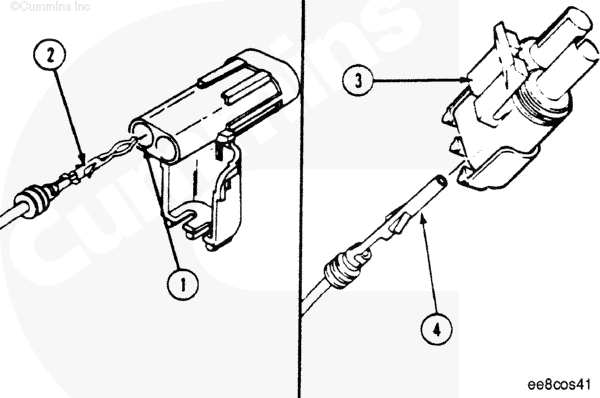

ПРИМЕЧАНИЕ: В разъемах с корпусом-розеткой (1) используются штекерные контактные наконечники (2). В разъемах с корпусом-вилкой (3) используются гнездовые контактные наконечники (4).

Перед установкой нового ремонтного провода попытайтесь вставить провод для проверки правильности его размера.

Для правильного выбора ремонтных проводов см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19. Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

Расположение контактов указано на электрической схеме в Разделе E.

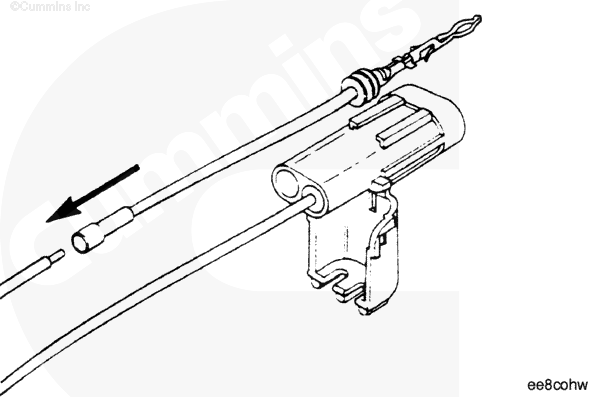

Установите ремонтный провод нужного размера на оголенный провод.

Убедитесь в том, что оголенный провод до конца входит в изолированный стыковой соединитель.





Используйте обжимные щипцы, номер по каталогу 3822930, для обжимки ремонтного провода на оголенном проводе.

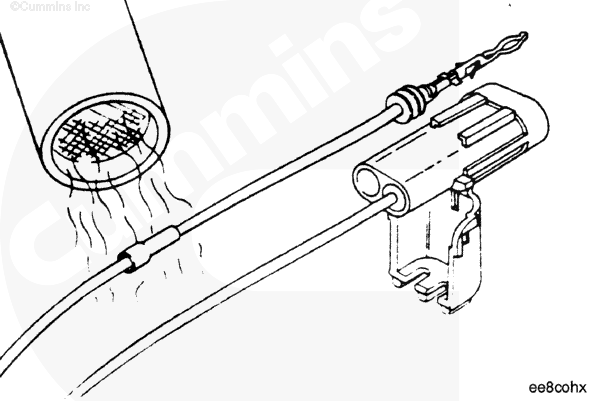

Для нагревания термоусадочной трубки используйте технический фен, номер по каталогу 3822860. Произойдет усадка трубки, и соединение станет водонепроницаемым.



 ВНИМАНИЕ

При ремонте более одного провода или при замене корпуса разъема убедитесь в том, что провода устанавливаются на прежнее место. Изменение места установки провода может привести к неисправности электрооборудования.

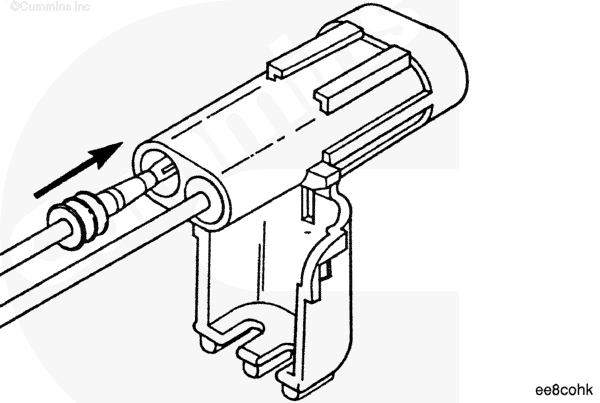

Вставьте контактный наконечник в корпус разъема. Фиксирующие выступы контактного наконечника должны щелкнуть и зафиксировать контактный наконечник в корпусе.



Закройте и защелкните фиксатор проводов на корпусе разъема.

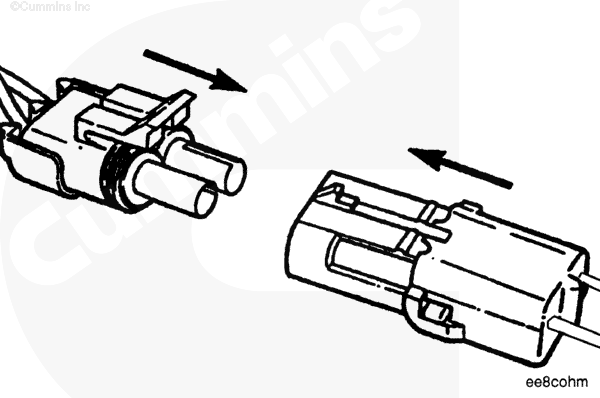

Соедините два части разъема.






Замена разъема

Разъем этого типа используется для присоединения множества различных деталей и узлов к двигателю или к другим устройствам. Разъем может иметь различные конфигурации контактов. Ремонт разъемов всех типов выполняется одинаково. В данной процедуре изображен двухконтактный разъем.

Перед установкой нового разъема попытайтесь вставить его для проверки правильности его подбора.

Для правильного выбора ремонтного разъема см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Расположение контактов указано на электрической схеме в Разделе E.

Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.





Для замены корпуса (2) разъема Weather-Pack оттяните стопорные пружины (3) от фиксатора проводов (4).



Провод удерживается в разъеме фиксатором проводов (1) и двумя фиксирующими выступами (2) на контактном наконечнике.

Откройте фиксатор проводов.



 ВНИМАНИЕ

Это приспособление легко повредить. Проявляйте осторожность при работе с этим приспособлением. Не прикладывайте усилия при установке приспособления.

Вставьте съемник контактов Weather-Pack, номер по каталогу 3822608, поверх контактного наконечника. Совершайте вращательные движения для вставки приспособления до дна отверстия.



Вытяните провод с контактным наконечником из корпуса разъема.



Перед установкой нового разъема попытайтесь вставить его для проверки правильности его подбора.

Для правильного выбора ремонтного разъема см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.





 ВНИМАНИЕ

При ремонте более одного провода или при замене корпуса разъема убедитесь в том, что провода устанавливаются на прежнее место. Изменение места установки провода может привести к неисправности электрооборудования.

Вставьте контактный наконечник в корпус разъема. Фиксирующие выступы контактного наконечника должны щелкнуть и зафиксировать контактный наконечник в корпусе.



Закройте и защелкните фиксатор проводов на корпусе разъема.



Соедините два части разъема.
