011-022 Клапан системы рециркуляции отработавших газов

Подготовительные операции

ПРЕДУПРЕЖДЕНИЕ

Охлаждающая жидкость токсична. Держите её подальше от детей и домашних животных. Если оно не предназначена для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством.

Отсоедините электрические разъемы от клапана системы рециркуляции отработавших газов. См. Процедуру 100-002 в Разделе E.
Слейте охлаждающую жидкость. См. Процедуру 008-018 в Разделе 8.
Отсоедините магистрали подачи и слива охлаждающей жидкости от клапана системы рециркуляции отработавших газов. См. Процедуру 011-030 в Разделе 11.
Снимите соединительную трубку системы рециркуляции отработавших газов. См. Процедуру 011-025 в Разделе 11.
Снимите болты и гайки, с помощью которых охладитель системы рециркуляции отработавших газов крепится к клапану этой системы. См. Процедуру 011-019 в Разделе 11.

Снятие

Если это небыло сделано до этого, снимите болты и гайки, которые прикрепляют охладитель системы рециркуляции отработавших газов к клапану этой системы.

Снимите два болта, прокладку и клапан системы рециркуляции отработавших газов с выпускного коллектора.

Утилизируйте прокладки клапана/охладителя системы рециркуляции отработавших газов и клапана/выпускного коллектора этой системы.

Очистка и проверка возможности повторного использования

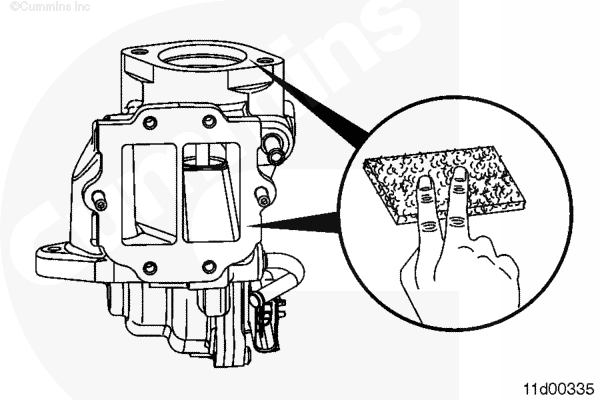

Очистите установочные поверхности охладителя клапана системы рециркуляции отработавших газов с помощью мелкозернистого абразивного бруска (номер по каталогу 3823258).

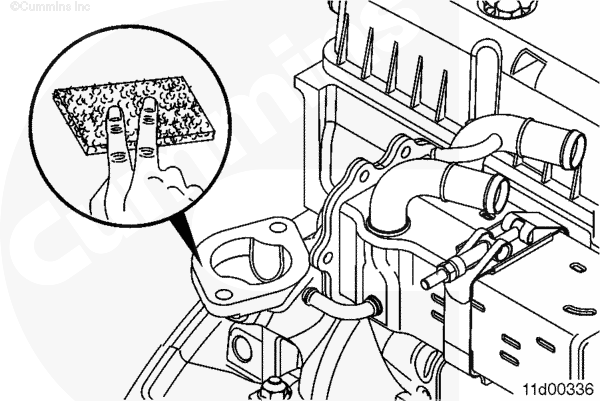

Очистите установочные поверхности выпускного коллектора с помощью мелкозернистого абразивного бруска (номер по каталогу 3823258).

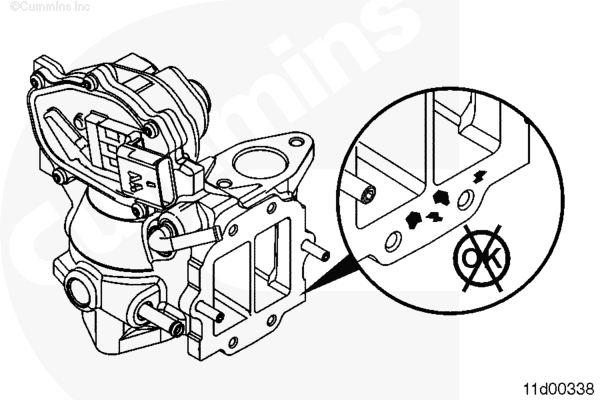

Проверьте установочную поверхность охладителя системы рециркуляции отработавших газов и обеспечьте ее чистоту.

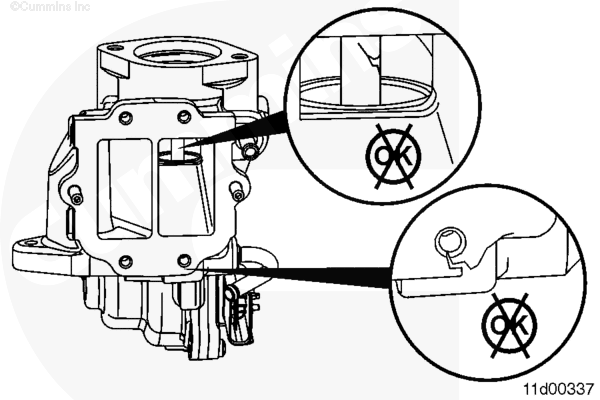

Проверьте клапаны системы рециркуляции отработавших газов на отсутствие трещин, утечек, коррозии, засорения и посторонних частиц.

Проверьте проходной клапан системы рециркуляции отработавших газов на отсутствие повреждений.

При открывании и закрывании проходного клапана не прикладывайте больших усилий.

Установка

Установите на выпускной коллектор клапан системы рециркуляции отработавших газов с новой прокладкой.

Закрепите двумя болтами клапан и прокладку системы рециркуляции отработавших газов. Пока не затягивайте болты.

Поместите новую прокладку между клапаном и охладителем системы рециркуляции отработавших газов и зафиксируйте ее болтами.

Затяните два болта выпускного коллектора.

Момент затяжки: 24 n.m [212 in-lb]

Завершающие операции

ПРЕДУПРЕЖДЕНИЕ

Затяните болты и гайки на охладителе системы рециркуляции отработавших газов. См. Процедуру 011-019 в Разделе 11.
Установите соединительную трубку системы рециркуляции отработавших газов. См. Процедуру 011-025 в Разделе 11.
Подсоедините магистрали подачи и слива охлаждающей жидкости к клапану системы рециркуляции отработавших газов. См. Процедуру 011-030 в Разделе 11.
Подсоедините электрические разъемы к клапану системы рециркуляции отработавших газов. См. Процедуру 100-002 в Разделе E.
Залейте жидкость в систему охлаждения. См. Процедуру 008-018 в Разделе 8.
Запустите двигатель и убедитесь в отсутствии утечек.
