008-036 Ступица вентилятора с ременным приводом

Подготовительные операции

ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Снимите ремень вентилятора системы охлаждения. См. Процедуру 008-002 в Разделе 8.
Снимите шкив вентилятора. См. Процедуру 008-089 в Разделе 8.

Снятие

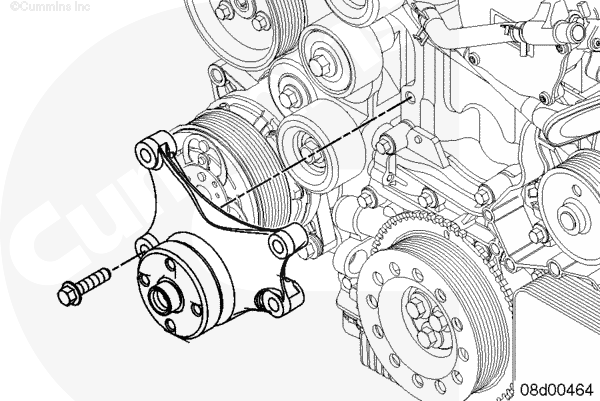

Снимите 4 болта крепления ступицы вентилятора.

Снимите ступицу вентилятора.

Очистка и проверка возможности повторного использования

ПРЕДУПРЕЖДЕНИЕ

При очистке паром используйте защитные очки или маску, а также защитную одежду. Горячий пар может вызвать тяжёлую травму.

ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

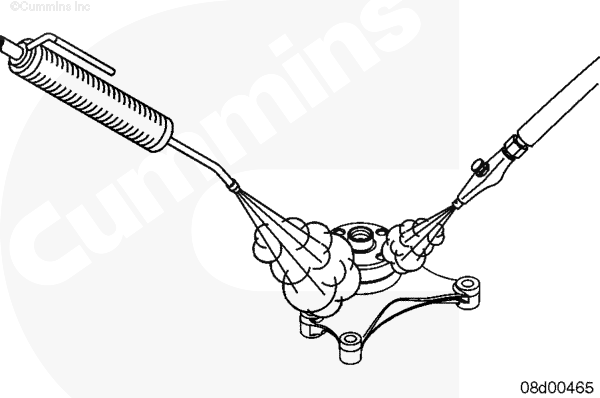

Очистите паром ступицу вентилятора снаружи.

Просушите сжатым воздухом.

Проверьте ступицу вентилятора на отсутствие признаков нарушения герметичности сальника.

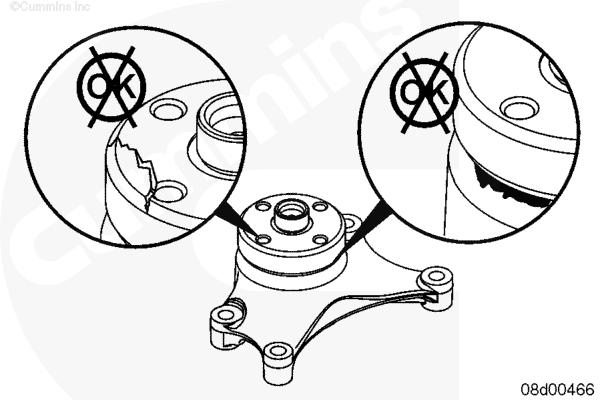

Проверьте ступицу вентилятора на отсутствие трещин или других повреждений.

Проверьте фаску ступицы вентилятора и рабочую поверхность шкива вентилятора на отсутствие повреждений.

Замените ступицу вентилятора при обнаружении повреждений.

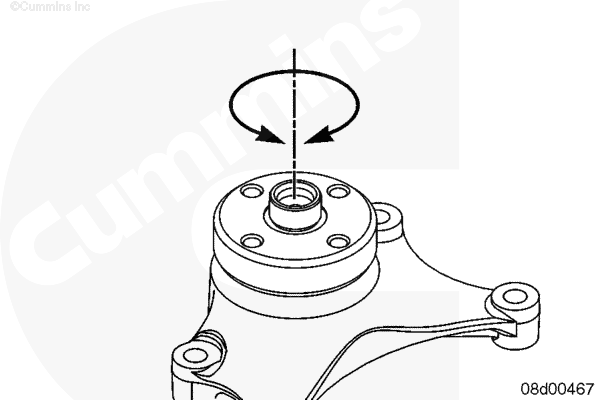

Проверните ступицу вентилятора рукой, чтобы проверить свободу вращения.

Ступица вентилятора должна вращаться свободно, без биения или повышенного осевого люфта.

Проверьте подшипник ступицы вентилятора на отсутствие износа.

Радиальный и осевой люфт подшипника должен быть минимальным.

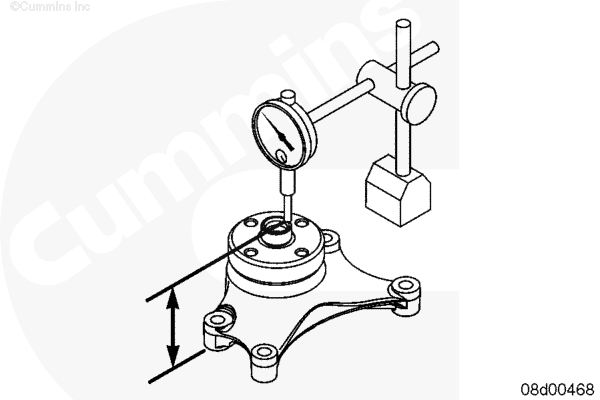

Замените ступицу вентилятора, если ее осевой люфт превышает 0,15 мм (0,006 дюйма).

Осевой люфт ступицы вентилятора


mm		in
0.15	МАКС	0.006

ПРИМЕЧАНИЕ: Некоторые узлы ступицы вентилятора допускают восстановление путем замены подшипников и смежных деталей. Перед разборкой ступицы вентилятора проверьте возможность приобретения деталей.

Установка

Установите ступицу вентилятора.

Затяните болты по крестообразной схеме.

Момент затяжки: 43 n.m [32 ft-lb]

Завершающие операции

ПРЕДУПРЕЖДЕНИЕ

Установите шкив вентилятора. См. Процедуру 008-089 в Разделе 8.
Установите ремень вентилятора системы охлаждения. См. Процедуру 008-002 в Разделе 8.
Подключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Запустите двигатель и проверьте исправность его работы.
