011-025 Соединительные трубки системы рециркуляции отработавших газов

Снятие

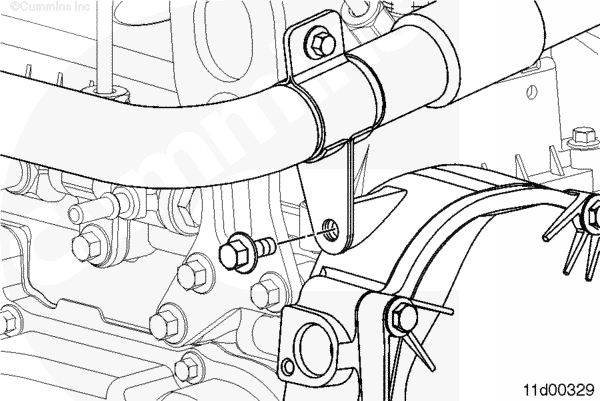

Снимите болты крепления опорного кронштейна трубки системы рециркуляции отработавших газов, с помощью которого она закрепляется на корпусе звездочки верхнего распределительного вала.

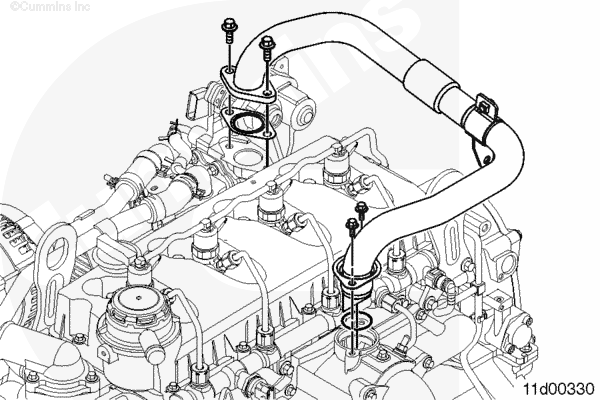

Снимите четыре болта, с помощью которых трубка крепится к впускному коллектору и клапану системы рециркуляции отработавших газов.

Отправьте на утилизацию уплотнительное кольцо и прокладку.

Очистка и проверка возможности повторного использования

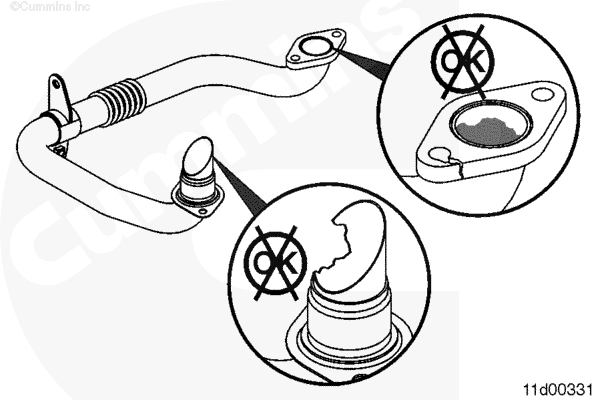

Проверьте трубку на отсутствие препятствий, засорений, трещин и прочих повреждений.

Установка

ВНИМАНИЕ

Не следует прикладывать силу при установке соединительной трубки во впускной коллектор или при подсоединении трубки к клапану системы рециркуляции отработавших газов. Это приведет к возникновению в трубке нежелательных напряжений и возможному ее повреждению.

Установите новое уплотнительное кольцо на трубку, подсоединенную к впускному коллектору, и новую прокладку на клапан системы рециркуляции отработавших газов.

Установите трубку и проверьте, насколько ровно она установлена.

Установите болты крепления к коллектору, не затягивая их.

Установите болты крепления к клапану системы рециркуляции отработавших газов, не затягивая их.

Установите, не затягивая, болты крепления опорного кронштейна трубки системы рециркуляции отработавших газов, с помощью которого она закрепляется на корпусе звездочки верхнего распределительного вала.

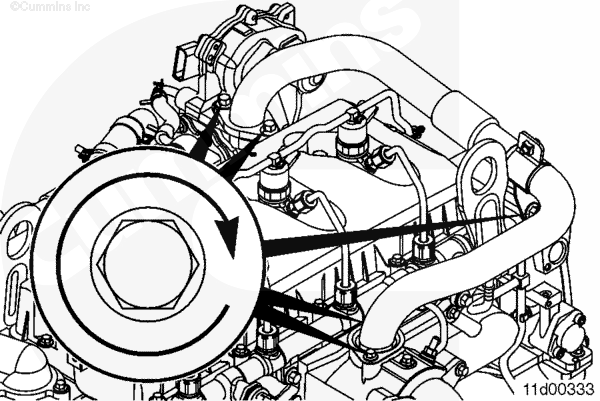

Затяните болты на входном коллекторе.

Момент затяжки: 10 n.m [89 in-lb]

Затяните болты на клапане системы рециркуляции отработавших газов.

Момент затяжки: 24 n.m [212 in-lb]

Установите болты крепления опорного кронштейна трубки системы рециркуляции отработавших газов, с помощью которого она закрепляется на корпусе звездочки верхнего распределительного вала.

Момент затяжки: 7.5 n.m [66 in-lb]

Запустите двигатель и убедитесь в отсутствии утечек наддувочного воздуха и отработавших газов.
