Раздел 13 - Электрооборудование - Группа 13


013-020   Стартер



Проверка вращения

Если слышно, как работает тяговое реле стартера, но двигатель не вращается, поверните пусковой включатель в положение ВЫКЛ. и попробуйте повернуть коленчатый вал в обоих направлениях.

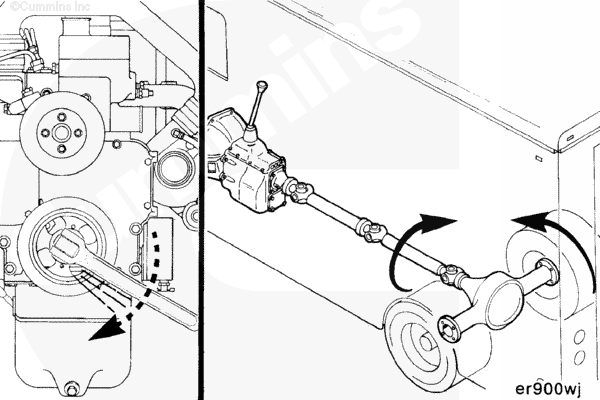

Проверните коленчатый вал с помощью приспособления для проворачивания коленчатого вала, номер по каталогу 3824591.

Если коленчатый вал проворачивается, попробуйте запустить двигатель. Если стартер вращает коленчатый вал, проверьте шестерню стартера и зубчатый венец маховика на отсутствие повреждений.

Если при замене деталей обнаружено повреждение шестерни стартера или зубчатого венца маховика, обязательно измерьте расстояние от опорного фланца стартера до передней поверхности зубчатого венца маховика. См. пункт "Измерения" в данной процедуре.


Если коленчатый вал не вращается, или при этом требуется прикладывать повышенное усилие, проверьте отсутствие внутренних повреждений или отказов привода и/или вспомогательных агрегатов.



Если коленчатый вал вращается медленно или не вращается, а сопротивление его вращению отсутствует:

Проверьте отсутствие загрязнения и повреждений разъемов, а также надежность их крепления.

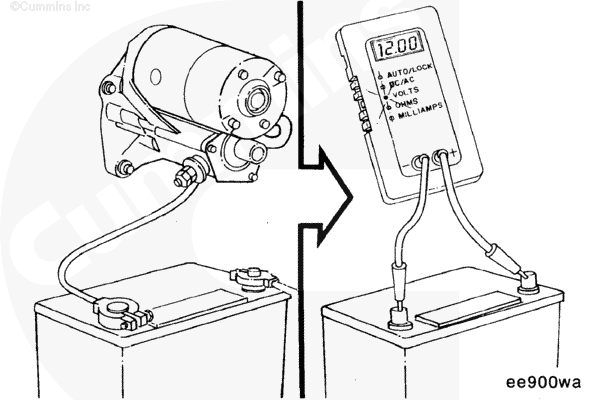

Проверьте напряжение аккумуляторной батареи.

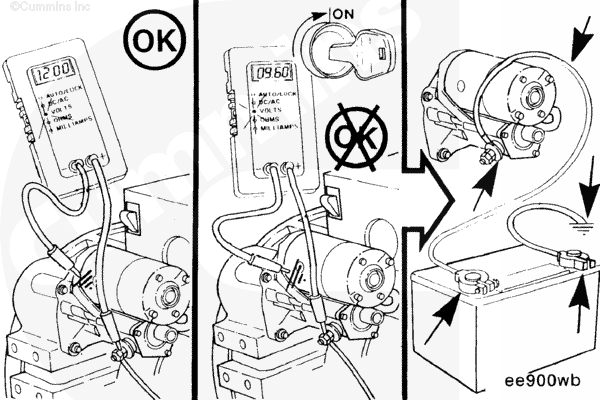

Проверьте напряжение на клеммах стартера во время его работы. Если оно падает более чем на 2,4 В при напряжении 12 В и более чем на 4,8 В при напряжении 24 В, проверьте чистоту и надежность крепления всех разъемов.

Если проводка исправна, а падение напряжения больше нормы, замените стартер.






Подготовительные операции
 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.








 ПРЕДУПРЕЖДЕНИЕ

При очистке паром используйте защитные очки или маску, а также защитную одежду. Горячий пар может вызвать тяжёлую травму.
 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

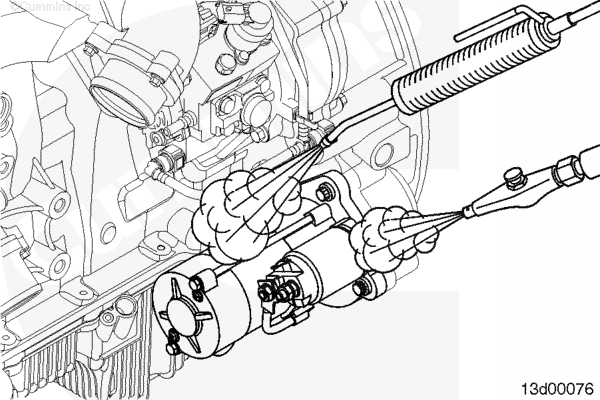

Перед снятием стартера очистите паром поверхности рядом с ним для исключения попадания грязи в картер маховика.

Просушите сжатым воздухом.






Снятие

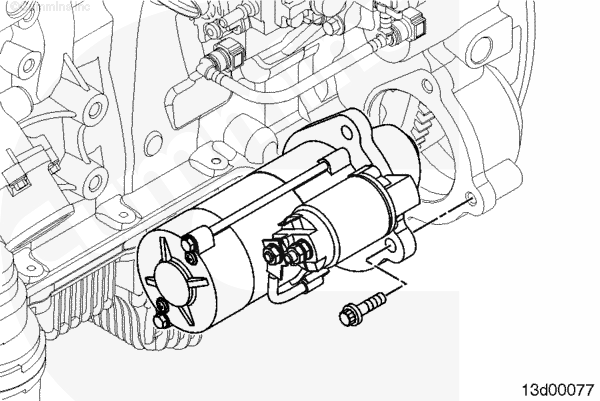

Снимите 3 болта и стартер.






Очистка и проверка возможности повторного использования

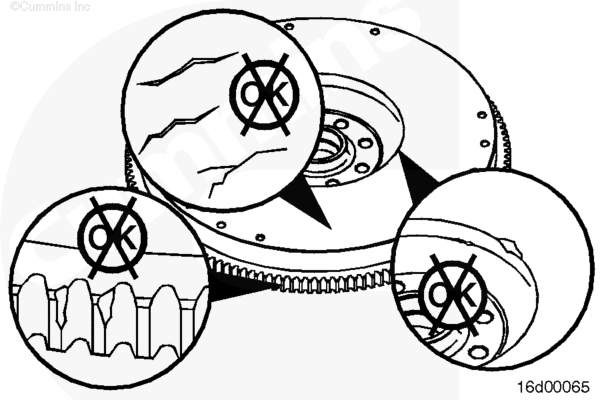

Проверьте шестерню стартера и зубчатый венец маховика на отсутствие сколов зубьев или неравномерного износа.

ПРИМЕЧАНИЕ: Если зубья шестерни стартера или зубчатого венца маховика повреждены, обязательно замените эти детали.

При наличии маховика используйте следующую процедуру.










Измерение

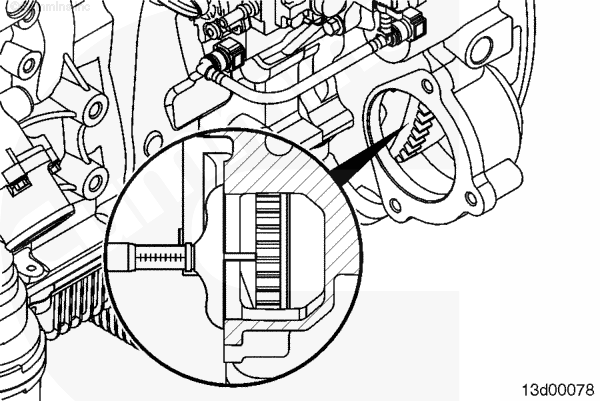

Нутромером или штангенциркулем измерьте расстояние от опорного фланца стартера до передней поверхности зубчатого венца маховика.

Расстояние от фланца стартера до поверхности зубчатого венца маховика

mm in
23 МИН 0.91
25 МАКС 0.98







Установка

Установите стартер и 3 крепежных болта.

Момент затяжки:  43  n.m  [32 ft-lb]





 ВНИМАНИЕ

Не прилагайте избыточного усилия при затяжке электрических разъемов. Это может привести к повреждению стартера.

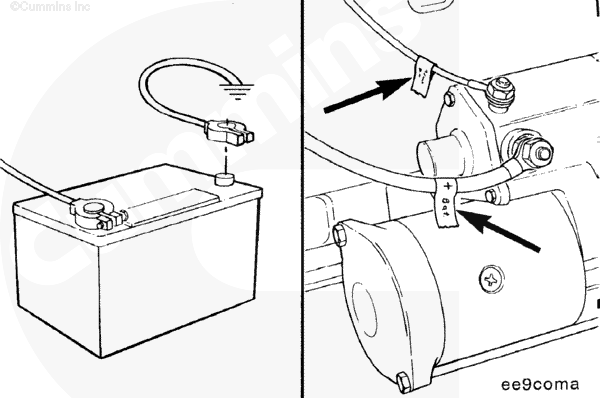

ПРИМЕЧАНИЕ: При установке проводов используйте ранее закрепленные на них бирки.

Подсоедините электропроводку к стартеру.

Момент затяжки:
M5  4.5  n.m  [40 in-lb]
Момент затяжки:
M6  12  n.m  [106 in-lb]
Момент затяжки:
M10  15  n.m  [133 in-lb]








Завершающие операции
 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
