011-029 Опорный кронштейн охладителя системы рециркуляции отработавших газов

Подготовительные операции

ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

ПРЕДУПРЕЖДЕНИЕ

Не снимайте крышку заливной горловины с горячего двигателя. Дайте охлаждающей жидкости остыть до температуры ниже 50°C (120°F) перед снятием крышки. Выброс горячей охлаждающей жидкости или пара может привести к травмам.

Отключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Слейте охлаждающую жидкость. См. Процедуру 008-018 в Разделе 8.
Снимите магистрали охлаждения клапана системы рециркуляции отработавших газов. См. Процедуру 011-030 в Разделе 11.
Снимите трубопроводы системы охлаждения с охладителя системы рециркуляции отработавших газов. См. Процедуру 011-031 в Разделе 11.
Снимите охладитель системы рециркуляции отработавших газов. См. Процедуру 011-019.

Снятие

Снимите болты, которые закрепляют опорный кронштейн охладителя системы рециркуляции отработавших газов к выпускному коллектору.

Снимите хомут, который закрепляет охладитель системы рециркуляции отработавших газов на опорном кронштейне.

Очистка и проверка возможности повторного использования

ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

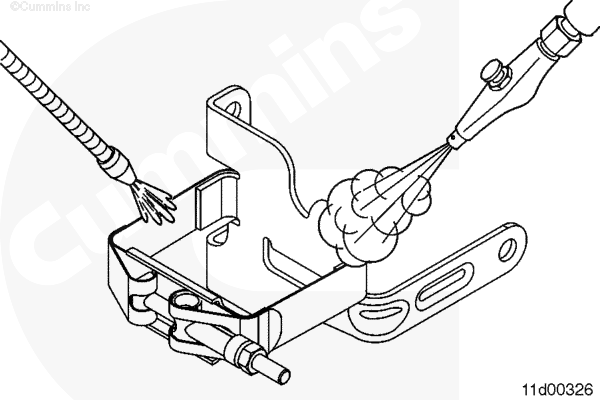

Очистите кронштейн и хомут охладителя системы рециркуляции отработавших газов растворителем и просушите сжатым воздухом.

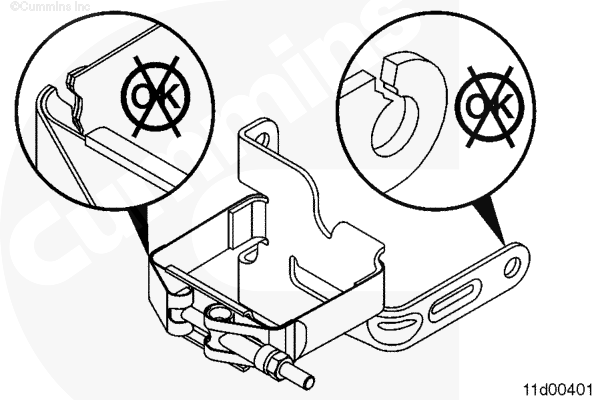

Проверьте кронштейн и хомут охладителя системы рециркуляции отработавших газов на отсутствие трещин или других повреждений.

При наличии повреждений замените кронштейн и хомут охладителя системы рециркуляции отработавших газов.

Установка

Установите и выровняйте хомут вокруг охладителя системы рециркуляции отработавших газов и опорного кронштейна. Затяните фитинг от руки.

Установите кронштейн охладителя системы рециркуляции отработавших газов на выпускной коллектор. Затяните болты от руки.

Установите охладитель системы рециркуляции отработавших газов на клапан этой системы.

Затяните болты крепления кронштейна к выпускному коллектору.

Момент затяжки: 24 n.m [212 in-lb]

Затяните фитинг хомута вокруг охладителя системы рециркуляции отработавших газов и опорного кронштейна.

Момент затяжки: 16 n.m [142 in-lb]

Завершающие операции

ПРЕДУПРЕЖДЕНИЕ

Установите трубопроводы системы охлаждения на охладитель системы рециркуляции отработавших газов. См. Процедуру 011-031 в Разделе 11.
Установите магистрали охлаждения клапана системы рециркуляции отработавших газов. См. Процедуру 011-030 в Разделе 11.
Залейте жидкость в систему охлаждения. См. Процедуру 008-018 в Разделе 8.
Подключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Запустите двигатель и убедитесь в отсутствии утечек.
