Раздел 11 - Выпускная система - Группа 11


011-036   Селективный каталитический нейтрализатор системы очистки отработавших газов



Общие сведения
 ПРЕДУПРЕЖДЕНИЕ

Узлы и детали выпускной системы могут остаться горячими после остановки транспортного средства. Для уменьшения вероятности пожара, порчи имущества, ожогов и иных серьезных травм дайте выпускной системе остыть перед началом ее обслуживания или ремонта; не допускайте нахождения горючих предметов там, где возможен их контакт с отработанными газами или деталями выпускной системы.
 ПРЕДУПРЕЖДЕНИЕ

В каталитическом нейтрализаторе содержится пятиокись ванадия. Законодательством штата Калифорния это вещество признано канцерогенным. Обязательно надевайте защитные перчатки, респиратор и средства защиты глаз при работе с каталитическим нейтрализатором. Не допускайте попадания содержимого каталитического нейтрализатора в глаза. При попадании в глаза немедленно обильно промойте их водой. Делайте это в течение не менее 15 минут. Избегайте длительного контакта этого вещества с кожей. Если же это произойдет, немедленно вымойте кожу водой с мылом.
 ПРЕДУПРЕЖДЕНИЕ

В каталитическом нейтрализаторе содержится пятиокись ванадия. Законодательством штата Калифорния это вещество признано канцерогенным. При замене каталитического нейтрализатора утилизируйте его в соответствии с местными нормами. Не вскрывайте катализатор.
 ПРЕДУПРЕЖДЕНИЕ

Масса этого узла составляет не менее 23 кг (50 фунтов). Для снижения вероятности получения травм при подъёме узла используйте подъёмник или воспользуйтесь посторонней помощью.

ПРИМЕЧАНИЕ: В некоторых каталитических нейтрализаторах имеются два датчика температуры, в то время как другие установки могут быть оборудованы только одним датчиком. Более подробную информацию см. в следующей процедуре. См. Процедуру 011-999 в Разделе F.






Подготовительные операции
 ПРЕДУПРЕЖДЕНИЕ

Узлы и детали выпускной системы могут остаться горячими после остановки транспортного средства. Для уменьшения вероятности пожара, порчи имущества, ожогов и иных серьезных травм дайте выпускной системе остыть перед началом ее обслуживания или ремонта; не допускайте нахождения горючих предметов там, где возможен их контакт с отработанными газами или деталями выпускной системы.
  • Отсоедините и снимите датчики температуры выхлопных газов с каталитического нейтрализатора (SCR) системы очистки отработавших газов. См. Процедуру 019-449 в Разделе 19.
  • Отсоедините и снимите датчик содержания окислов азота на выходе каталитического нейтрализатора системы очистки отработавших газов. См. Процедуру 019-451 в Разделе 19.









Снятие
 ПРЕДУПРЕЖДЕНИЕ

В каталитическом нейтрализаторе содержится пятиокись ванадия. Законодательством штата Калифорния это вещество признано канцерогенным. Обязательно надевайте защитные перчатки, респиратор и средства защиты глаз при работе с каталитическим нейтрализатором. Не допускайте попадания содержимого каталитического нейтрализатора в глаза. При попадании в глаза немедленно обильно промойте их водой. Делайте это в течение не менее 15 минут. Избегайте длительного контакта этого вещества с кожей. Если же это произойдет, немедленно вымойте кожу водой с мылом.

Отсоедините патрубки выпускной системы комплектного оборудования. См. Руководство по ремонту комплектного оборудования.

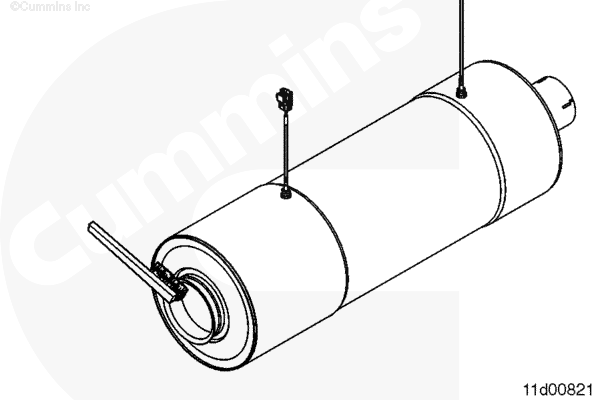

Опустите каталитический нейтрализатор, расположенный на нижней части транспортного средства/оборудования.



 ПРЕДУПРЕЖДЕНИЕ

Масса этого узла составляет не менее 23 кг (50 фунтов). Для снижения вероятности получения травм при подъёме узла используйте подъёмник или воспользуйтесь посторонней помощью.

Опустите каталитический нейтрализатор, расположенный на нижней части транспортного средства/оборудования.






Очистка и проверка возможности повторного использования
 ПРЕДУПРЕЖДЕНИЕ

В каталитическом нейтрализаторе содержится пятиокись ванадия. Законодательством штата Калифорния это вещество признано канцерогенным. Обязательно надевайте защитные перчатки, респиратор и средства защиты глаз при работе с каталитическим нейтрализатором. Не допускайте попадания содержимого каталитического нейтрализатора в глаза. При попадании в глаза немедленно обильно промойте их водой. Делайте это в течение не менее 15 минут. Избегайте длительного контакта этого вещества с кожей. Если же это произойдет, немедленно вымойте кожу водой с мылом.

Проволочной щеткой удалите отставшую краску и продукты коррозии с контактных поверхностей каталитического нейтрализатора.

Попадание большого объема топлива или масла в каталитический нейтрализатор приведет к его повреждению. Если в выпускных трубопроводах обнаруживается масло, попавшее в них из двигателя, или следы топлива, и появился код неисправности 3236, проверьте наличие кодов неисправности 2772 и 2773. Действуйте согласно инструкциям по этим кодам, изложенным в Руководстве по диагностике неисправностей, Бюллетень 4021677, и, если необходимо, замените каталитический нейтрализатор.

ПРИМЕЧАНИЕ: Если каталитический нейтрализатор заменяется из-за попадания в него масла или топлива, очистите трубопровод, соединяющий выходной канал турбонагнетателя и каталитический нейтрализатор. Перед заменой каталитического нейтрализатора обязательно определите источник попадания масла или топлива и устраните неисправность.

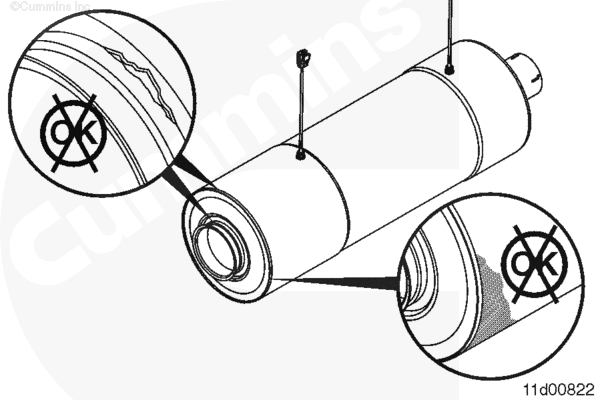

Проверьте каталитический нейтрализатор на отсутствие следующих дефектов:

  • Отставшая краска
  • Повышенная коррозия
  • Повреждения корпуса каталитического нейтрализатора: разрывы или трещины в самом корпусе или в трубопроводах
  • Признаки утечки раствора каталитического нейтрализатора.

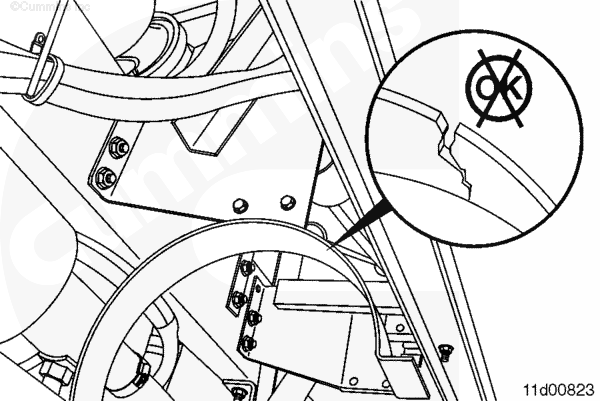

Проверьте состояние всех фитингов и опорных кронштейнов перед их повторным использованием.






Установка
 ПРЕДУПРЕЖДЕНИЕ

Масса этого узла составляет не менее 23 кг (50 фунтов). Для снижения вероятности получения травм при подъёме узла используйте подъёмник или воспользуйтесь посторонней помощью.

ПРИМЕЧАНИЕ: Проверьте правильность подбора узла по каталожному номеру.

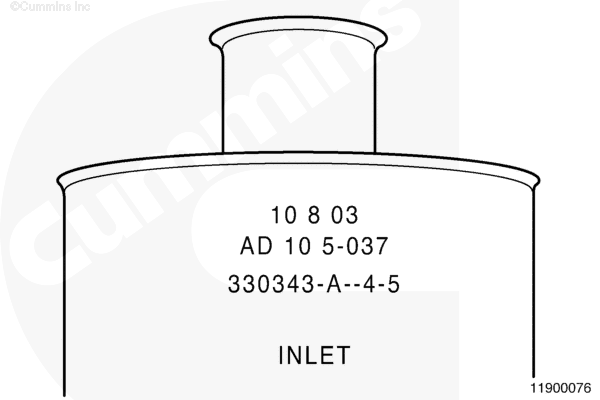

Каталитический нейтрализатор устанавливается меткой "INLET" (вход) к двигателю.

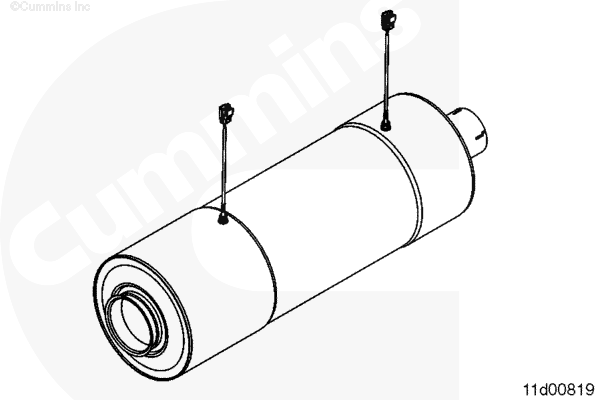

Установите каталитический нейтрализатор на место.

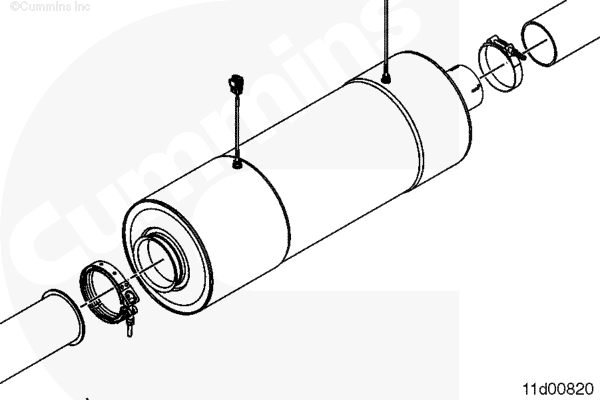

Подсоедините выпускные трубопроводы комплектного оборудования с хомутами. См. Руководство по ремонту комплектного оборудования.








Завершающие операции
 ПРЕДУПРЕЖДЕНИЕ

В каталитическом нейтрализаторе содержится пятиокись ванадия. Законодательством штата Калифорния это вещество признано канцерогенным. При замене каталитического нейтрализатора утилизируйте его в соответствии с местными нормами. Не вскрывайте катализатор.
  • Установите и подсоедините датчик содержания окислов азота на выходе системы очистки отработавших газов к каталитическому нейтрализатору. См. Процедуру 019-451 в Разделе 19.
  • Установите и подсоедините датчики температуры выхлопных газов. См. Процедуру 019-449 в Разделе 19.
  • Проверьте состояние всех хомутов и фитингов выпускной системы. См. Руководство по ремонту комплектного оборудования.
  • Запустите двигатель и убедитесь в отсутствии утечек в системе.







(C) © 2000-2010  Cummins Inc.  С сохранением всех прав.
