019-031 Электронный модуль управления (ECM)

Начальная проверка

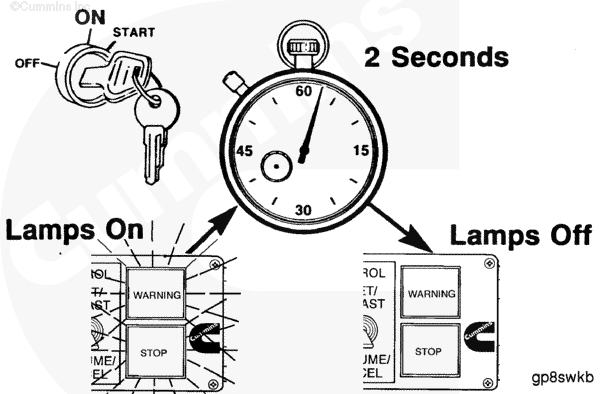

Поверните пусковой включатель в положение ВКЛ, следя за состоянием контрольных ламп. Контрольные лампы должны загореться на 2 - 3 секунды.

Если они не загораются, проверьте отсутствие перегоревших ламп.

Установите пусковой включатель в положение ВЫКЛ.

Подключите диагностический комплект INSITE™ к диагностическому разъему транспортного средства.

Переведите пусковой включатель в положение ВКЛ.

На диагностическом комплекте включите режим контроля. Диагностический комплект должен обмениваться данными с модулем ECM. Если обмена данными между устройствами нет, используйте блок-схему диагностики неисправностей "Нет связи с модулем ECM" в Разделе TT.

Перед заменой или калибровкой модуля ECM запишите смещение пробега для ECM, смещение времени работы ECM, смещение пробега двигателя и смещение времени работы двигателя. Значения этих параметров приводятся в подразделе "Информация о поездках" раздела "Функции и параметры".

Снятие

Местоположение модуля ECM может меняться в зависимости от типа двигателя, допуская и установку и вне двигателя. Точное расположение модуля указано в следующей процедуре.

ПРИМЕЧАНИЕ: Зафиксируйте все программируемые параметры, настройки и калибровки старого модуля ECM перед отключением разъемов. Эта информация потребуется для программирования нового модуля ECM.

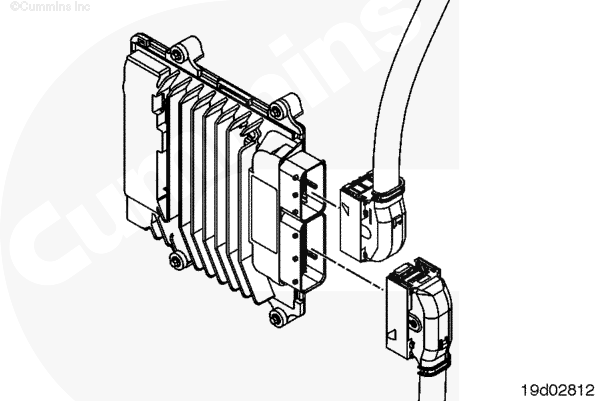

Отсоедините от модуля ECM разъемы электропроводки двигателя и комплектного оборудования, если они еще не отсоединены.

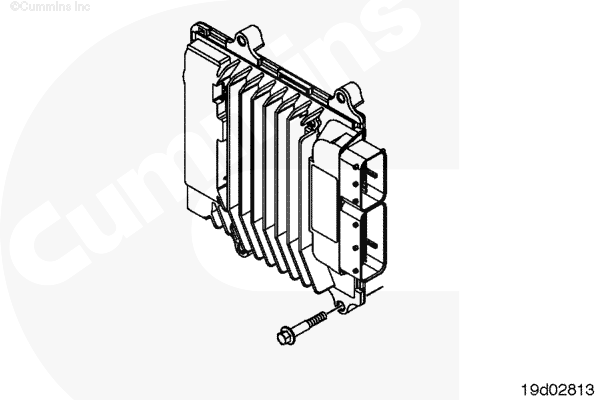

Снимите болты или опорные кронштейны, которые закрепляют модуль ECM на его опорной пластине.

Снимите модуль ECM.

Установка

ВНИМАНИЕ

Не окрашивайте обратную сторону модуля ECM. Убедитесь в отсутствии смазки или грязи между модулем ECM и его опорной пластиной.

Установите новый модуль ECM на опорную пластину. Затяните крепежные болты и прочие крепления.

Момент затяжки: 18 n.m [159 in-lb]

ВНИМАНИЕ

Не продувайте сжатым воздухом разъемы модуля ECM или жгутов проводов. В сжатом воздухе может содержаться влага.

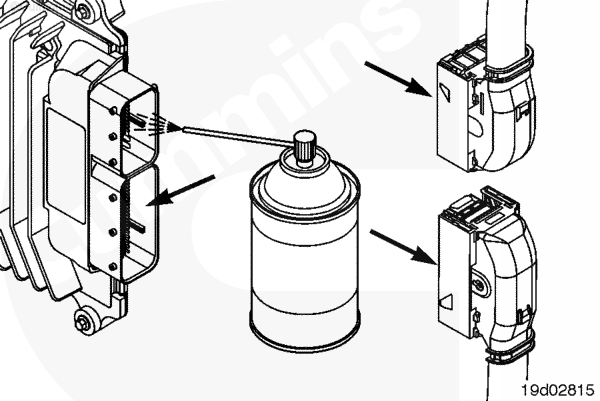

Используйте быстросохнущий очиститель контактов, номер по каталогу 3824510, или его аналог для полного удаления влаги и грязи с разъемов модуля ECM и жгутов проводов.

Подсоедините к модулю ECM разъемы электропроводки двигателя и комплектного оборудования.

ПРИМЕЧАНИЕ: При замене модуля ECM новый модуль должен быть откалиброван. См. Процедуру 019-032 в Разделе 19.

После калибровки модуля ECM установите значения смещения пробега для ECM, смещения времени работы ECM, смещения пробега двигателя и смещения времени работы двигателя. Значения этих параметров приводятся в подразделе "Информация о поездках" раздела "Функции и параметры".
