007-003 Маслоохладитель

Подготовительные операции

ПРЕДУПРЕЖДЕНИЕ

Охлаждающая жидкость токсична. Исключите доступ к ней детей и домашних животных. Если оно не предназначена для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством.

ПРЕДУПРЕЖДЕНИЕ

Не снимайте крышку заливной горловины с горячего двигателя. Дайте охлаждающей жидкости остыть до температуры ниже 50°C (120°F) перед снятием крышки. Выброс горячей охлаждающей жидкости или пара может привести к травмам.

Слейте охлаждающую жидкость. См. Процедуру 008-018 в Разделе 8.

Снятие

Снимите болты крепления маслоохладителя.

Снимите маслоохладитель и уплотнение.

Очистка и проверка возможности повторного использования

ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

ВНИМАНИЕ

Используйте для очистки элементов маслоохладителя растворитель, который безвреден для меди.

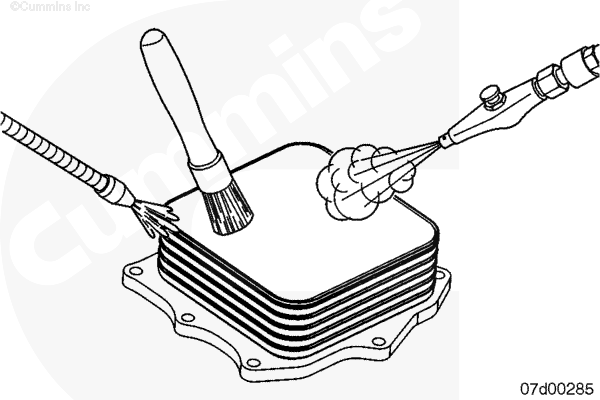

При помощи растворителя очистите корпус и крышку маслоохладителя.

Просушите сжатым воздухом.

ПРИМЕЧАНИЕ: Замените маслоохладитель при обнаружении посторонних частиц или в случае, когда отказ двигателя вызван их наличием.

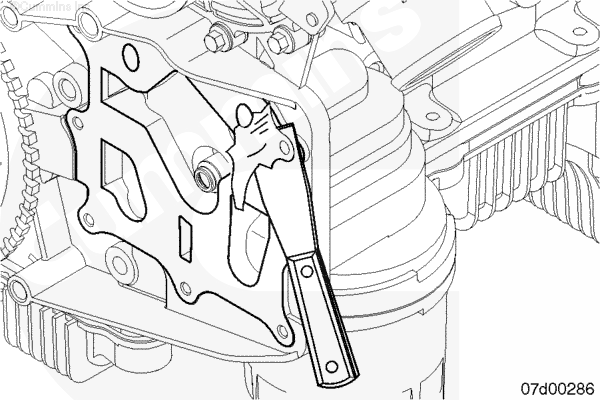

Очистите поверхности под уплотнения.

При наличии предположения о возможном прохождении посторонних частиц через двигатель проверьте перепускной клапан масляного фильтра, расположенный в крышке маслоохладителя.

Проверьте плотность его посадки на седле и свободу передвижения между открытым и закрытым положениями. При необходимости замените.

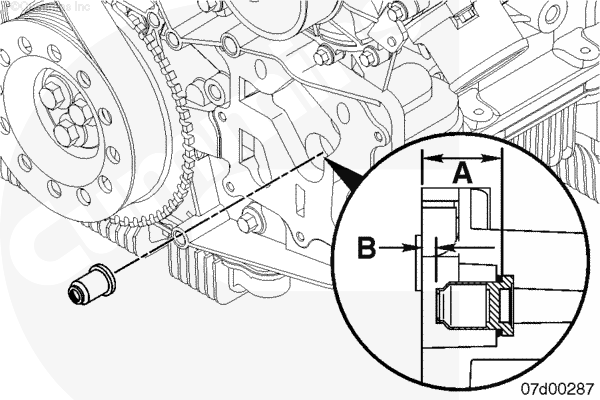

При установке перепускного клапана масляного фильтра необходимо проследить за соблюдением нормативных значений глубины установки.

Ответ: 27 мм [1,06 дюйма]

B: 4,76 мм [0,19 дюйма]

ПРИМЕЧАНИЕ: Перепад давления, при котором открывается перепускной клапан, составляет 310 - 379 кПа ( 45 - 55 фунт/кв. дюйм).

При наличии предположения о возможном прохождении посторонних частиц через двигатель или при выполнении диагностики низкого давления масла снимите регулятор давления масла, установленный в крышке маслоохладителя, и проверьте его состояние. При необходимости замените.

Проверка герметичности

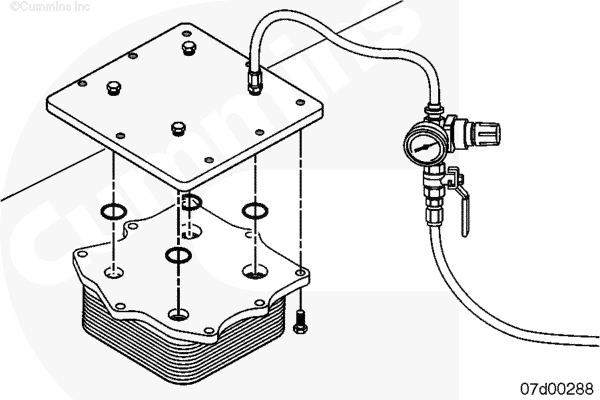

Используйте комплект приспособлений для опрессовки маслоохладителя (номер по каталогу 4919110) для проверки герметичности его элемента. Замените элемент при выявлении утечек.

Опрессовка воздухом


kpa		psi
449	МИН	65
518	МАКС	75

Установка

Установите прокладку элемента маслоохладителя.

Используя болты крепления маслоохладителя, установите маслоохладитель в картер передних распределительных шестерен.

Затяните болты. Момент затяжки: 7.5 n.m [66 in-lb]

Завершающие операции

ПРЕДУПРЕЖДЕНИЕ

Установите перепускной трубопровод системы охлаждения. См. Процедуру 008-005 в Разделе 8.
Подсоедините входной шланг радиатора к водяному насосу. См. Процедуру 008-045 в Разделе 8.
Установите приводной ремень вентилятора. См. Процедуру 008-002 в Разделе 8.
Залейте охлаждающую жидкость в систему охлаждения. См. Процедуру 008-018 в Разделе 8.
Запустите двигатель и убедитесь в отсутствии утечек.
