010-031 Сопротивление во впускной системе

Измерения

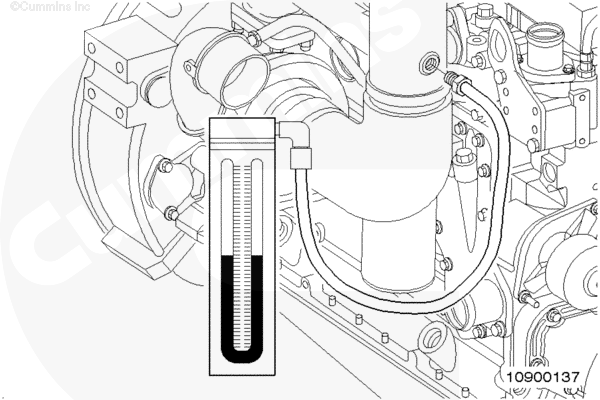

Установите вакуумный или водяной манометр, номер по каталогу ST-1111-3, во впускном воздуховоде.

Переходник манометра необходимо устанавливать перпендикулярно потоку воздуха на прямом участке канала, на расстоянии одного диаметра канала от турбонагнетателя.

ПРИМЕЧАНИЕ: На многих автомобильных двигателях сопротивление впускной системы можно измерить, сняв механический индикатор засорения и установив вместо него вакуумный или водяной манометр.

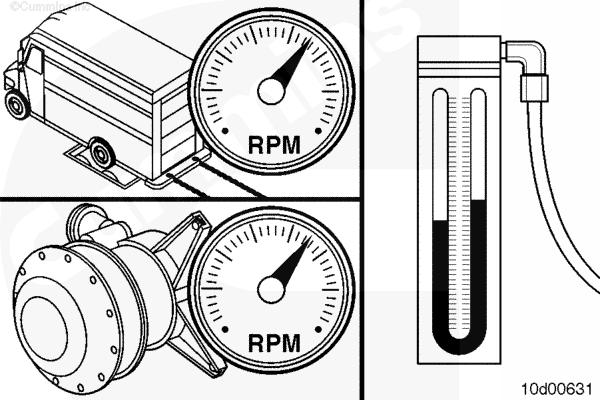

Выведите двигатель в режим работы с максимальной подачей топлива, максимальной нагрузкой и номинальной частотой вращения.

Снимите показания манометра.

Сопротивление во впускной системе


	mm-h2o		in-h2o
Чистый воздушный фильтр		377	МАКС	15
Засоренный воздушный фильтр		611	МАКС	24

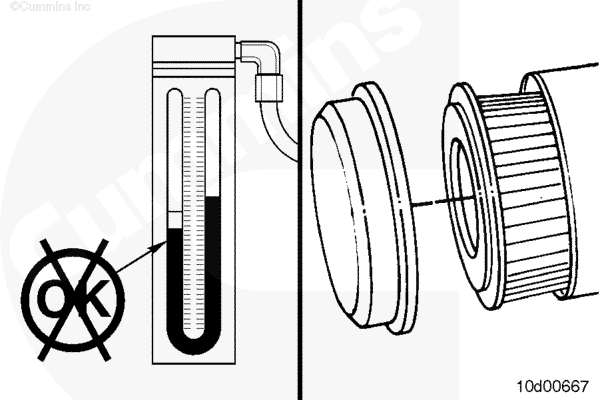

Если сопротивление выше нормы:

Замените или очистите элемент воздушного фильтра. См. Руководство по ремонту комплектного оборудования.

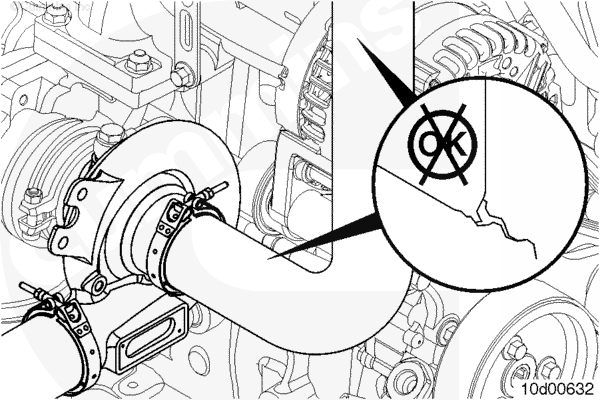

Проверьте впускной воздуховод на отсутствие повреждений. См. Руководство по ремонту комплектного оборудования.

Отсоедините приборы.
