002-041 Звездочку верхнего распределительного вала

Подготовительные операции

ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отключите аккумуляторные батареи. См. Руководство по ремонту комплектного оборудования.
Снимите натяжное устройство цепи привода верхнего распределительного вала. См. Процедуру 002-037 в Разделе 2.
Снимите крышку корпуса звездочки верхнего распределительного вала См. Процедуру 002-035 в Разделе 2.
Снимите вакуумный насос. См. Процедуру 020-117 в Разделе 20.
Снимите кольцо синхронизации частоты вращения верхнего распределительного вала. См. Процедуру 002-034 в Разделе 2.

Снятие

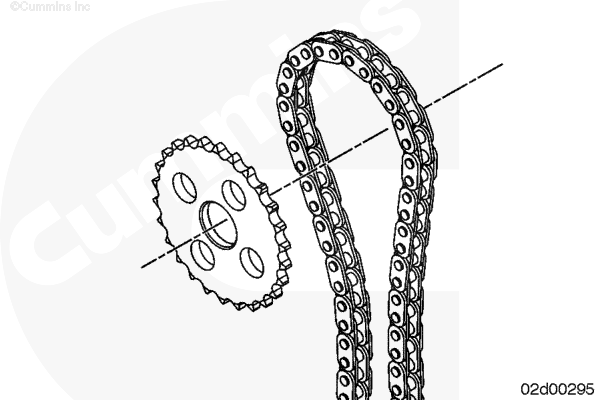

Стяните звездочку и цепь привода верхнего распределительного вала с носка распределительного вала.

Снимите фрикционную прокладку с носка распределительного вала.

Отделите звездочку от цепи.

ПРИМЕЧАНИЕ: После снятия звездочки повесьте цепь на носок распределительного вала так, чтобы она не упала в картер маховика.

Очистка и проверка возможности повторного использования

ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

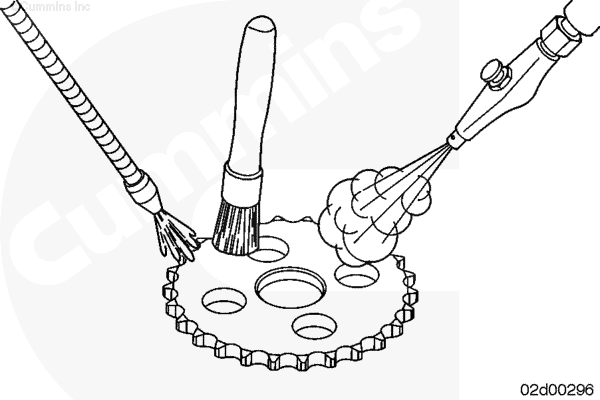

Для очистки звездочки распределительного вала используйте растворитель.

Просушите сжатым воздухом.

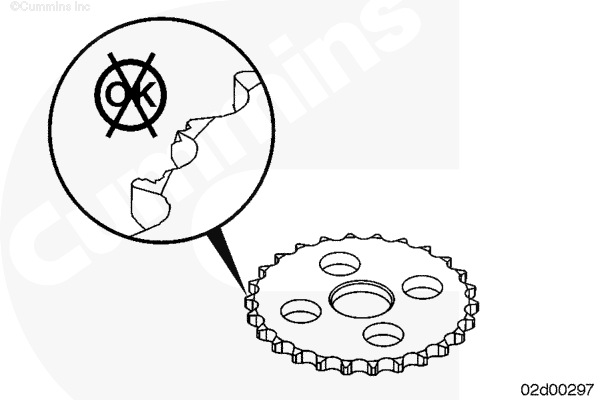

Проверьте звездочку на отсутствие трещин или чрезмерного износа.

Проверьте отсутствие сломанных или погнутых зубьев.

Замените при обнаружении любых повреждений.

Установка

Установите фрикционную прокладку на носок распределительного вала.

Установите на носок распределительного вала звездочку и цепь привода верхнего распределительного вала.

Завершающие операции

ПРЕДУПРЕЖДЕНИЕ

Установите кольцо синхронизации частоты вращения верхнего распределительного вала. См. Процедуру 002-034 в Разделе 2.
Установите вакуумный насос. См. Процедуру 020-117 в Разделе 20.
Установите натяжное устройство цепи привода верхнего распределительного вала. См. Процедуру 002-037 в Разделе 2.
Установите крышку корпуса звездочки верхнего распределительного вала См. Процедуру 002-035 в Разделе 2.
Подключите аккумуляторные батареи. См. Руководство по ремонту комплектного оборудования.
Запустите двигатель и убедитесь в отсутствии утечек.
