019-019 Датчик температуры охлаждающей жидкости

Начальная проверка

Подсоедините диагностический комплект INSITE™ и проверьте соответствие показаний дисплея комплекта и указателя температуры охлаждающей жидкости.

Подготовительные операции

ПРЕДУПРЕЖДЕНИЕ

Не снимайте крышку заливной горловины с горячего двигателя. Дайте охлаждающей жидкости остыть до температуры ниже 50°C (120°F) перед снятием крышки. Выброс горячей охлаждающей жидкости или пара может привести к травмам.

ПРЕДУПРЕЖДЕНИЕ

Охлаждающая жидкость токсична. Держите её подальше от детей и домашних животных. Если оно не предназначена для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством.

Слейте жидкость из системы охлаждения. См. Процедуру 008-018 в Разделе 8.

Снятие

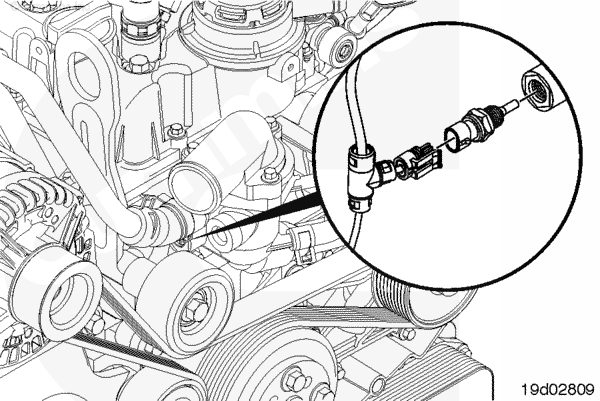

Поднимите фиксатор и разъедините разъем.

Снимите датчик.

Проверка возможности повторного использования

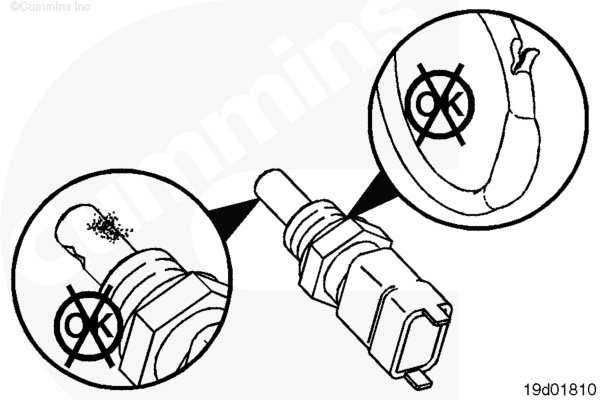

Проверьте отсутствие следующих повреждений на разъеме жгута проводов двигателя и датчике температуры охлаждающей жидкости:

Трещины или повреждения на корпусе разъема
Отсутствие или повреждение уплотнений разъема
Грязь, посторонние частицы или влага на контактах разъема
Корродированные, изогнутые, сломанные, вдавленные или расширенные контакты разъема.

Установка

Обязательно установите уплотнительное кольцо на новый датчик.

Смажьте уплотнительное кольцо чистым моторным маслом.

Установите новый датчик на двигатель. Затяните датчик.

Момент затяжки: 23 n.m [204 in-lb]

Соедините разъемы до фиксации.

Завершающие операции

Залейте жидкость в систему охлаждения. См. Процедуру 008-018 в Разделе 8. Запустите двигатель и убедитесь в отсутствии утечек.
