001-109 Направляющие цепи привода верхнего распределительного вала

Подготовительные операции

ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отсоедините кабели аккумуляторной батареи. См. Процедуру 013-009 в Разделе 13.
Снимите натяжное устройство цепи привода верхнего распределительного вала. См. Процедуру 002-037 в Разделе 2.
Снимите крышку корпуса звездочки верхнего распределительного вала См. Процедуру 002-035 в Разделе 2.
Снимите поддон картера. См. Процедуру 007-025 в Разделе 7.
Снимите маховик. См. Процедуру 016-005 в Разделе 16.
Снимите картер маховика. См. Процедуру 016-006 в Разделе 16.
Ослабьте болты крепления корпуса звездочки, но не снимайте их. См. Процедуру 002-036 в Разделе 2.

ПРИМЕЧАНИЕ: Если контакт между корпусом звездочки и картером маховика был нарушен, то для восстановления надежного уплотнения между ними следует ослабить и вновь затянуть корпус звездочки.

Снятие

Снимите болты, прикрепляющие направляющие к двигателю.

Снимите направляющие.

Очистка и проверка возможности повторного использования

ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

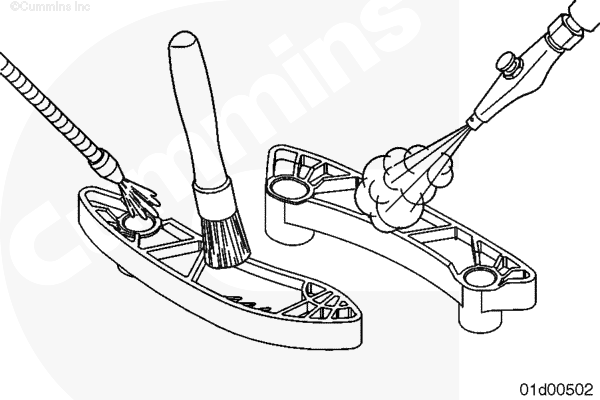

Очистите направляющие с помощью растворителя.

Просушите сжатым воздухом.

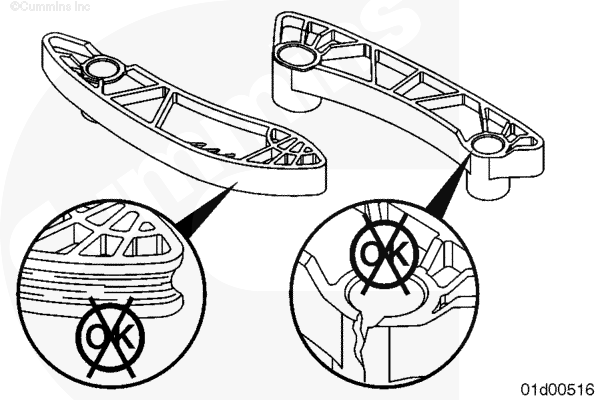

Проверьте направляющие на отсутствие трещин и чрезмерного износа.

Проверьте отсутствие участков неравномерного износа. Обе линии должны быть параллельны краю направляющей и иметь одинаковую глубину.

Measurements
	mm	in
Максимально допустимая глубина износа	1	0.04

Замените направляющие при обнаружении повреждений.

Установка

Используйте болты с буртиками для закрепления направляющей цепи и направляющей натяжного устройства цепи.

Затяните болты.

Момент затяжки: 20 n.m [177 in-lb]

Завершающие операции

ПРЕДУПРЕЖДЕНИЕ

Установите картер маховика. См. Процедуру 016-006 в Разделе 16.
Затяните болты корпуса звездочки. См. Процедуру 002-036 в Разделе 2.
Установите натяжное устройство цепи привода верхнего распределительного вала. См. Процедуру 002-037 в Разделе 2.
Установите крышку корпуса звездочки верхнего распределительного вала См. Процедуру 002-035 в Разделе 2.
Установите поддон картера двигателя. См. Процедуру 007-025 в Разделе 7.
Установите маховик. См. Процедуру 016-005 в Разделе 16.
Подсоедините кабели аккумуляторной батареи. См. Процедуру 013-009 в Разделе 13.
Запустите двигатель и убедитесь в отсутствии утечек.
