019-087 Неотключаемая цепь питания от аккумуляторной батареи

Общие сведения

На модуль ECM постоянно подается напряжение от аккумуляторных батарей по проводу, подключенному непосредственно к положительному выводу аккумуляторной батареи. В этой цепи установлен один плавкий предохранитель на 30 А, защищающий модуль ECM. На модуль ECM подается напряжение от аккумуляторной батареи по прерываемой цепи через пусковой включатель, когда он находится во включенном положении. Отрицательный провод цепи питания модуля ECM подсоединен напрямую к отрицательному выводу аккумуляторной батареи.

Отрицательный (-) и положительный (+) провода цепи аккумуляторного питания модуля ECM входят в состав жгута проводов комплектного оборудования.

Обязательно проверьте состояние плавкого предохранителя цепи питания модуля ECM при диагностике неисправностей этого модуля и цепи питания.

Проверьте напряжение аккумуляторной батареи.

Проверка сопротивления

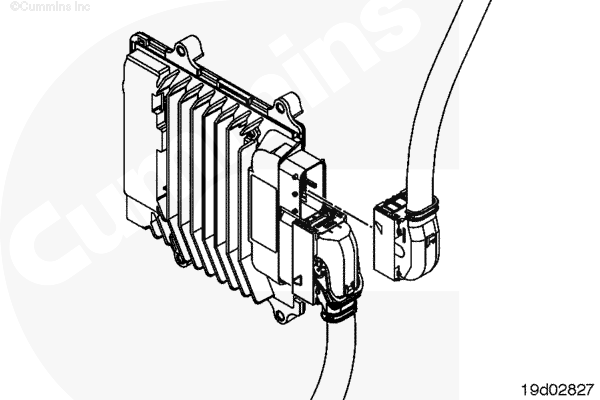

Отсоедините разъем жгута проводов комплектного оборудования от разъема модуля ECM.

Настройте тестер на измерение сопротивления.

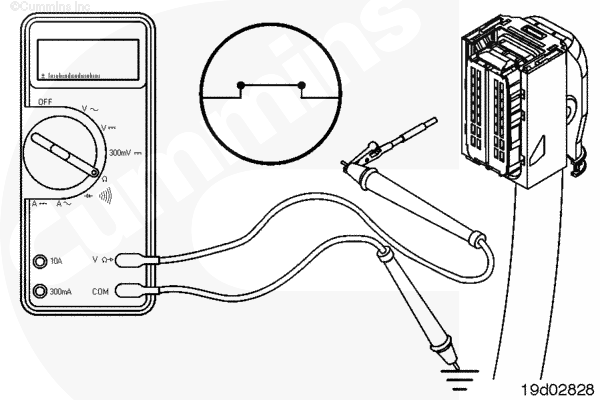

Вставьте щуп в отрицательный (-) контакт цепи питания от аккумуляторной батареи в разъеме жгута проводов комплектного оборудования. Подсоедините его к выводу тестера. Коснитесь другим выводом тестера "массы" блока цилиндров и измерьте сопротивление.

Показания тестера должны составлять не более 10 Ом.

Если сопротивление не в норме, проверьте жгут проводов жгута проводов комплектного оборудования.

Отремонтируйте или замените жгут проводов комплектного оборудования.

После завершения проверок подсоедините модуль ECM к жгуту проводов комплектного оборудования.

Проверьте правильность заземления провода "массы" аккумуляторной батареи в жгуте проводов комплектного оборудования.

Отсоедините разъем жгута проводов комплектного оборудования от разъема модуля ЕСМ.

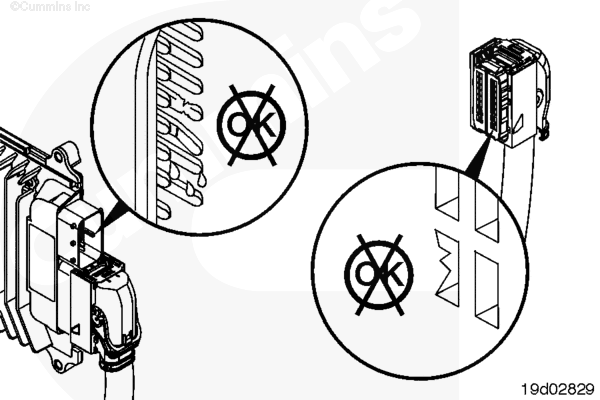

Проверьте отсутствие повреждений контактов в модуле ECM и жгуте проводов.

Отремонтируйте или замените поврежденные контакты.

Проверка напряжения

Проверьте наличие напряжения на положительном (+) контакте цепи аккумуляторного питания в жгуте проводов комплектного оборудования.

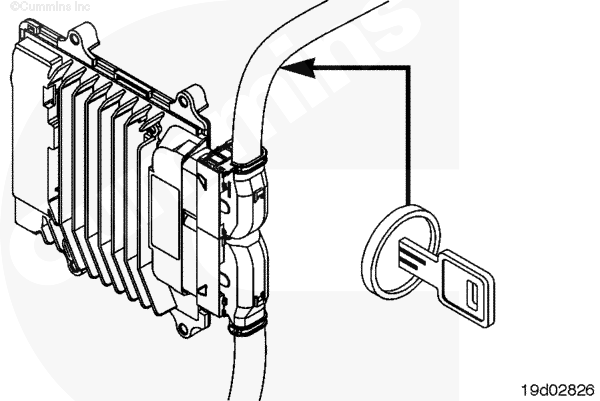

Установите пусковой включатель в положение ВЫКЛ.

Отсоедините разъем жгута проводов комплектного оборудования от разъема модуля ЕСМ.

Настройте тестер на измерение напряжения постоянного тока.

Измерьте напряжение между положительным контактом цепи питания модуля ECM и "массой".

Напряжение на этом контакте должно быть равно напряжению аккумуляторной батареи.

Если напряжение не соответствует норме, отремонтируйте или замените жгут проводов комплектного оборудования.
