Раздел V - Технические характеристики


018-009   Маркировка болтов и моменты затяжки



Общие сведения

 ВНИМАНИЕ

При замене болтов используйте болты того же размера и прочности, что и заменяемые. Использование других болтов может привести к повреждению двигателя.

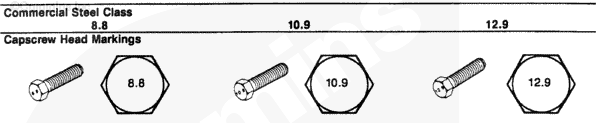

Метрические болты и гайки обозначаются номером сорта, который отштамповывается на головке болта или поверхности гайки. Дюймовые болты обозначаются радиальными полосками, наносимыми на их головки.

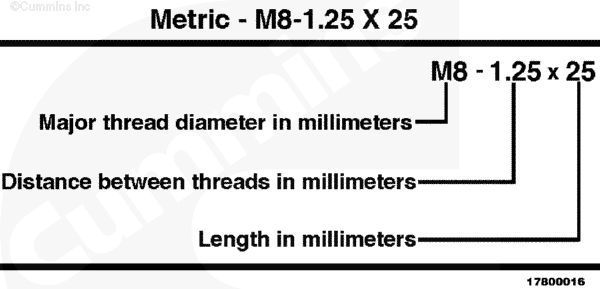

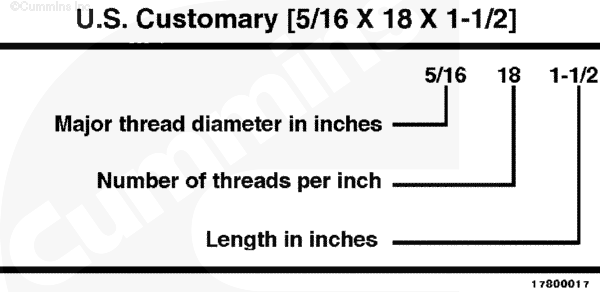

Приводимые ниже примеры показывают способы маркировки болтов:


  • Всегда используйте моменты затяжки, указанные в следующих таблицах, если конкретные значения момента затяжки не приводятся.
  • Не следует использовать моменты затяжки вместо тех, которые указаны в других разделах настоящего руководства.
  • Значения моментов затяжки, приведенные в таблице, даны для смазываемых резьбовых соединений.
  • Если значение момента затяжки составляет меньше 10 футо-фунтов, футо-фунты следует переводить в дюймо-фунты для более точной затяжки болтов с помощью гаечного ключа, градуированного в дюймо-фунтах. Пример: 6 футо-фунтов = 72 дюймо-фунта

  • Всегда используйте моменты затяжки, указанные в следующих таблицах, если конкретные значения момента затяжки не приводятся.
  • Не следует использовать моменты затяжки вместо тех, которые указаны в других разделах настоящего руководства.
  • Значения моментов затяжки, приведенные в таблице, даны для смазываемых резьбовых соединений.
  • Если значение момента затяжки составляет меньше 10 футо-фунтов, футо-фунты следует переводить в дюймо-фунты для более точной затяжки болтов с помощью гаечного ключа, градуированного в дюймо-фунтах. Пример: 6 футо-фунтов = 72 дюймо-фунта



Маркировка болтов и моменты затяжки - метрическая система

>

Размер стержня
Момент затяжки
Момент затяжки
Момент затяжки
Диаметр
Чугун
Алюминий
Чугун
Алюминий
Чугун
Алюминий
мм
Нм
фут-фунт
Нм
фут-фунт
Нм
фут-фунт
Нм
фут-фунт
Нм
фут-фунт
Нм
фут-фунт
 6
  9
  5
  7
  4
 13
 10
  7
  4
 14
  9
  7
  4
 7
 14
  9
 11
  7
 18
 14
 11
  7
 23
 18
 11
  7
 8
 23
 17
 18
 14
 33
 25
 18
 14
 40
 29
 18
 14
10
 45
 33
 30
 25
 65
 50
 30
 25
 70
 50
 30
 25
12
 80
 60
 55
 40
115
 85
 55
 40
125
 95
 55
 40
14
125
 90
 90
 65
180
133
 90
 65
195
145
 90
 65
16
195
140
140
100
280
200
140
100
290
210
140
100
18
280
200
180
135
390
285
180
135
400
290
180
135
20
400
290
 —
 —
550
400
 —
 —
 —
 —
 —
 —



Маркировка болтов и моменты затяжки - дюймовая система


Размер стержня болта
Чугун
Алюминий
Чугун
Алюминий

Нм
фут-фунт
Нм
фут-фунт
Нм
фут-фунт
Нм
фут-фунт
 1/4 - 20
9
7
8
6
15
11
8
6
 1/4 - 28
12
  9
  9
  7
 18
 13
  9
  7
5/16 - 18
20
 15
 16
 12
 30
 22
 16
 12
5/16 - 24
23
 17
 19
 14
 33
 24
 19
 14
 3/8 - 16
40
 30
 25
 20
 55
 40
 25
 20
 3/8 - 24
40
 30
 35
 25
 60
 45
 35
 25
7/16 - 14
 60
 45
 45
 35
 90
 65
 45
 35
7/16 - 20
 65
 50
 55
 40
 95
 70
 55
 40
 1/2 - 13
 95
 70
 75
 55
 130
 95
 75
 55
 1/2 - 20
100
 75
 80
 60
 150
110
 80
 60
9/16 - 12
135
100
110
 80
 190
140
110
 80
9/16 - 18
150
110
115
 85
 210
155
115
 85
 5/8 - 11
180
135
150
110
 255
190
150
110
 5/8 - 18
210
155
160
120
 290
215
160
120
 3/4 - 10
325
240
255
190
 460
340
255
190
 3/4 - 16
365
270
285
210
 515
380
285
210
 7/8 - 9
490
360
380
280
 745
550
380
280
 7/8 - 14
530
390
420
310
 825
610
420
310
  1 - 8
720
530
570
420
1100
820
570
420
   1 - 14
800
590
650
480
1200
890
650
480
