019-449 Датчик температуры в системе очистки отработавших газов

Общие сведения

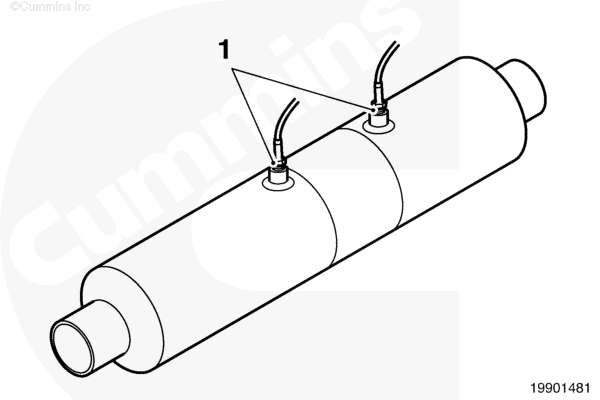

Датчики температуры отработавших газов (1) расположены в глушителе с обеих сторон каталитического нейтрализатора.

Датчики температуры входят в состав системы очистки отработавших газов и служат для контроля температуры на входе в каталитический нейтрализатор и на выходе из него.

ПРИМЕЧАНИЕ: В некоторых каталитических нейтрализаторах имеются два датчика температуры, в то время как другие установки могут быть оборудованы только одним датчиком. Более подробную информацию см. в следующей процедуре. См. Процедуру 011-999 в Разделе F.

Снятие

ВНИМАНИЕ

Каталитический нейтрализатор долго остается горячим после выключения двигателя.

Поднимите фиксатор и разъедините разъем.

Отсоедините датчик температуры отработавших газов от жгута проводов комплектного оборудования.

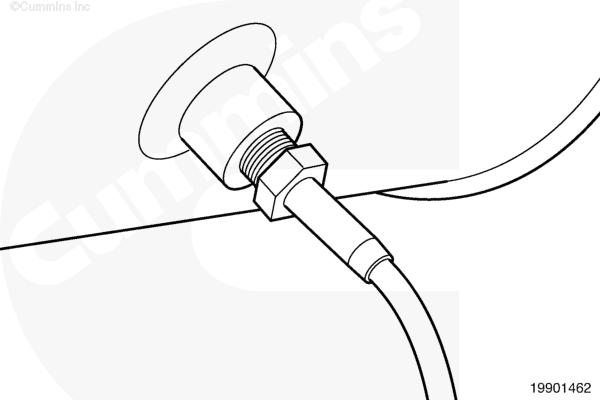

Отверните гайку крепления и снимите датчик температуры отработавших газов с каталитического нейтрализатора.

Очистка и проверка возможности повторного использования

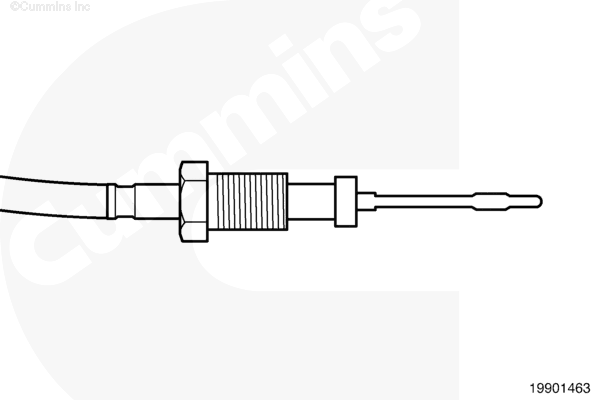

Проверьте датчики температуры отработавших газов на отсутствие повреждений проводки или корпуса.

Проверьте наконечник датчика температуры отработавших газов на отсутствие повреждений или нагара.

Установка

Нанесите противозадирный состав на резьбу датчика температуры отработавших газов.

Проверьте правильность подсоединения датчиков температуры отработавших газов к жгуту проводов комплектного оборудования. Если перепутать местами датчики температуры на входе и выходе, это приведет к появлению активных кодов неисправностей.

Вставьте разъем жгута проводов в датчик до момента фиксации разъема.

Затяните гайку крепления датчика к системе очистки отработавших газов.

Момент затяжки: 30 n.m [22 ft-lb]
